SAQE-A200电弧光保护系统 ——安全、准确、快速、经济SAQE-A200弧光保护系统是一个分布式、模块化的系统, 由主单元、I/O单元、弧光传感器组成, 并严格按照IEC继电保护标准设计。…
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

    SAQE-A200电弧光保护系统

                                       ——安全、准确、快速、经济


    SAQE-A200弧光保护系统是一个分布式、模块化的系统, 由主单元、I/O单元、弧光传感器组成, 并严格按照IEC继电保护标准设计。

    SAQE-A200电弧光保护系统具有权威的型式试验检测报告、EMC检测报告、CE认证等相关报告及证书。

    系统采用“ 光” 和“ 电”两种不同的物理量来作为跳闸依据, 充分保证了系统动作的可靠性。

     系统技术优势

    全新的保护理念

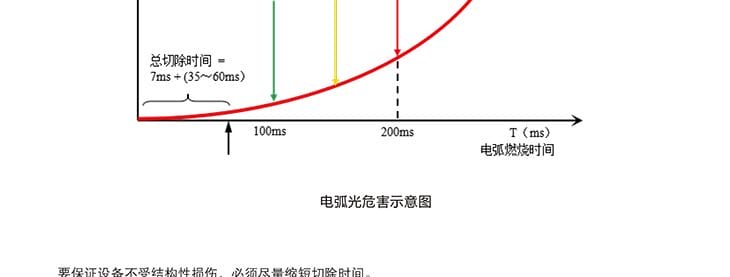

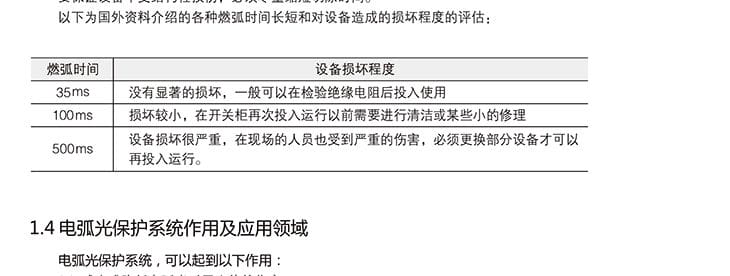

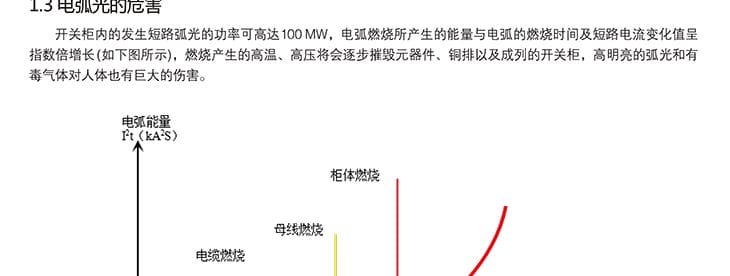

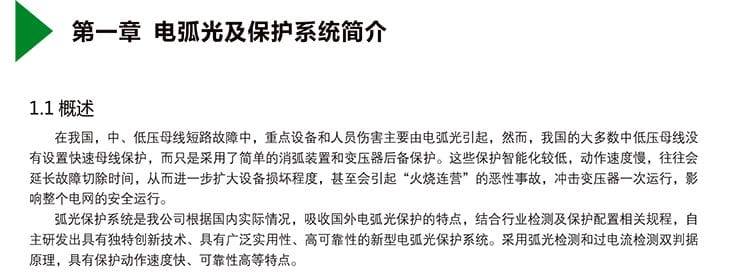

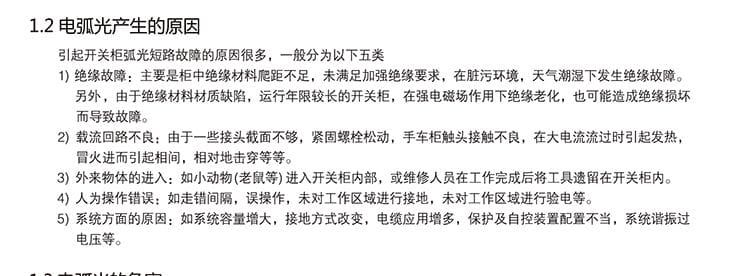

    电气设备故障时伴随电弧光现象,电弧光是导致电气设备严重损坏的能量来源。让电弧光持续时间尽可能短,将从本质上避免电气设备的损坏。

    高速故障响应

    SAQE-A200在安全可靠的基础上优化了响应速度,从检测到电弧光到继电器跳闸输出仅需5-7ms,远快于传统继电器保护的跳闸输出时间。

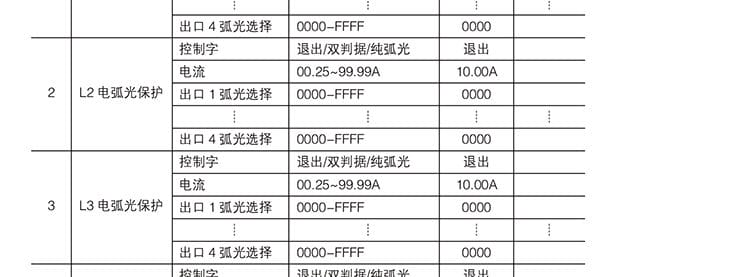

    保护判据

    可根据现场应用情况设置保护动作判据,判据可分为弧光光强判据,弧光光强与故障电流双条件判据。

    精准故障定位

    在弧光故障发生的第一时间精确定位故障点,通过指示灯和事件记录反映到主单元和I/O单元上,并迅速将故障信息和故障位置上传到后台监控系统。

    模块化结构满足不同方案的配置需求

    SAQE-A200主单元采用PC式模块化结构,在保证弧光保护标准配置的基础上,提供I/O板卡、通讯板卡、弧光板卡等多种选择,提供了灵活的解决方案,满足用户的不同需求。

    高性价比系统解决方案

    主单元和扩展单元可组成全面的弧光保护系统,也可各自单独使用,配置成经济型的弧光保护系统。

    灵活的扩容与升级,提高现场适应性

    SAQE-A200弧光保护系统的分布式结构,可随时增加主单元板卡、I/O单元、传感器,并灵活设置系统保护逻辑,满足现场的实际需求。

    平等式系统结构,冗余式设计

    在两段母线以上的多母线弧光保护系统中多个主单元在整体系统的通讯中处于平等地位。且主单元间相互备用,起到保护的冗余性需求,增强系统的可靠性。

    2 4小时不间断系统自检

    SAQE-A200主单元可持续巡检系统内的所有设备,保证系统中的I/O单元、点传感器硬件正常,且与系统连接正常。当系统中任意设备硬件故障或连接异常,能通过面板E R R O R指示灯、液晶屏事件信息发出告警信号,并通过通讯及时上传到后台监控系统。

    详细故障信息,方便故障后分析

    SAQE-A200主单元具有事件记录、故障记录、故障波形记录功能,可通过主单元液晶大屏幕查看,并且可通过MARCS软件调取相关记录和波形进行查看,为故障分析提供原始数据。

    保护人身安全

    人身佩戴无线传感器时,弧光光强与零序电压双判据充分保障人身的安全。

    灵活的逻辑编程功能

    使用MARCS整定软件,根据现场需求定制保护逻辑,可满足各种复杂的运行方式。




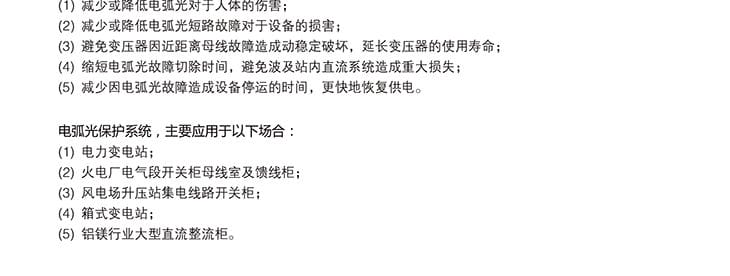

    SAQE电弧光保护系统的解决方案

    ——适用电力系统内任何用户







    电力用户

    电流测量位置容易扩展

    安装简单,因为调试通常由电气专业人员自己完成

    在保护装置改进期间,集成电弧光保护到现有的保护系统中是可行的

    IEC 61850,使数字化变电站成为可能




    工业用户

    快速改进的安装和测试

    传感器甚至能在开关柜部分带电时安装

    快速的弧光故障定位

    从不同地点得到实际的测量电流,多区域动作

    能集成到现有的电弧光保护系统,能在不同系统,甚至是不同电压等级实现互连






    系统集成商

    在带电开关柜的准备和前期安装

    快速安装和直接的测试

    适应调试期间和将来的变化



    建筑

    标准元件的使用

    用模块化来完成电弧光保护系统

    小而紧凑的尺寸,容易调试

    将来升级方便


    发电厂

    当电流非常大时,能正确快速动作

    使用电弧光保护系统可做为母线保护的选择之一

    抗干扰性高

    适应多母线的复杂运行方式



    风力发电机组

    保护发电机、变压器、I G B T柜、电缆接头和断路器间隔等

    低投入、高回报

    带自检的基本保护

    解决因电气火灾引起的风机自燃事故








    开关柜厂

    可用在消弧柜中

    甚至在柜门打开的条件下提高了人员安全

    保护开关柜本身

    从基本到需求应用的成本效率

    系统能适应开关柜结构在执行过程中的变化

    弧光传感器可在任何阶段安装

    传感器结构坚固

    出厂前完全的功能测试

    SAQE-A200电弧光保护系统组成


    主单元SAQE-A200

    I/O单元SAQE-A12

    两组三相电流、零序电流和零序电压检测

    PC模块化结构,便于扩展和维护

    LCD大屏幕人机界面,系统单线图显示,支持中文菜单

    标配5个大容量高速跳闸接点,6个开入量,自带2个弧光传

    感器接入,一个常开和常闭切换的告警接点

    把事件记录、扰动记录、故障波形捕捉集成到电弧光保护系统中,提高弧光现象和故障前、故障时和故障后的分析能力

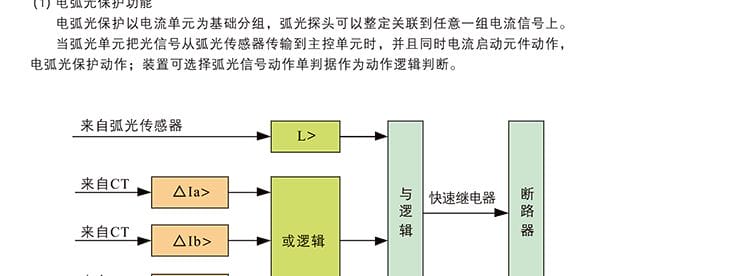

    可选的跳闸逻辑——“弧光”或“弧光+电流”双判据,确保跳闸的快速性、可靠性

    两个连接扩展单元的RJ-45型端口

    RS485通讯口、以太网口和前面板USB口,支持IEC61850、ModbusRTU/TCP、IEC-103等多种规约

    所有单元的连续自检

    断路器失灵保护功能

    四个有选择性跳闸输出接点用于指定的传感器

    三种跳闸模式选择

    12个点传感器连接

    传感器自检

    传感器通道和跳闸继电器动作指示

    两个RJ45端口,用于主单元和I/O单元间互连

    自带RS485通讯端口,支持MODBUS通讯协议

    可独立工作实现“弧光”或“弧光+电流”

    的判据跳闸模式选择,详见技术手册


    I/O单元SAQE-AF3

    I/O单元SAQE-AP30

    三个监视的光纤环传感器连接

    传感器通道和跳闸继电器动作指示

    两个RJ45端口,用于主单元和I/O单元间互连

    四个大容量跳闸输出节点

    体积小巧、导轨安装

    85~265Vac/dc电源输入

    三相电流或二相电流+零序电压监测

    2个弧光点传感器接入

    可采集12路无线温度传感器信号

    跳闸逻辑可灵活编程

    2个大容量跳闸输出接点

    1路告警接点输出

    LCD屏幕显示,友好的人机界面

    自带RS485通讯端口,支持MODBUS通讯协议

    附件

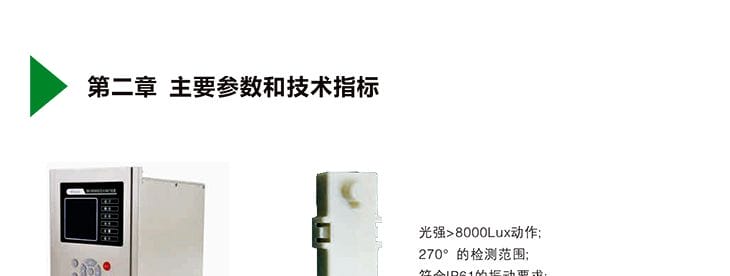

    弧光传感器AD03-X

    模块电缆AE01-X

    光纤传感器AF-X

    模块电源PDS-24


    光强>8000Lux动作

    270°的检测范围

    符合IP61的振动要求

    专利技术对日常光源不敏感

    在主单元与扩展单元之间传

    输数据

    为扩展单元提供辅助电源

    RJ45接头便于安装连接

    动作值8000Lux

    多模光纤

    最小10mm折弯半径

    AC-DC/DC-DC通用型

    AC电源范围:85~264V ac

    DC电源范围:120~370V dc

    导轨安装

    无线便携式传感器A-WL

    无线温度传感器A100-J

    无线温度传感器A100-P


    独特的外观设计方便随身携带

    专利感光技术对日常光源不敏感

    与零序电压判据融合,有效防止误动

    测温范围:-30℃~+180℃

    测温精度:±1℃

    测温间隔:定时20s

    供电方式:感应取电

    启动电流:7A

    测温范围:-30℃~+180℃

    测温精度:±1℃

    测温间隔:定时20s

    供电方式:电池供电

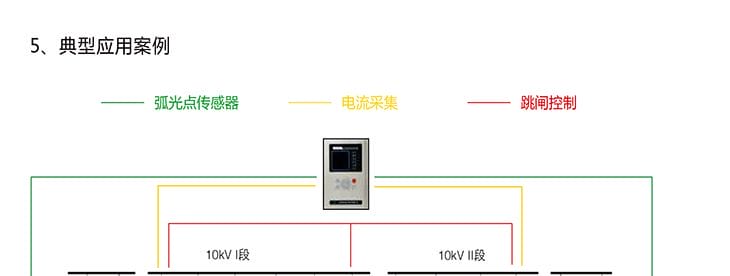

    典型应用方案


    经典三点方案


    上图展示了SAQE电弧光保护系统经典三点方案,当母线室、断路器室弧光传感器动作且相应进线电流大于设定值时,SAQE-A200主单元有选择的切断电源点。

    当电缆头室的弧光传感器动作同时I/O单元SAQE-A12接收主进线的故障电流信号后,直接跳本柜的断路器,而不会影响到进线,从而减小了停电范围。

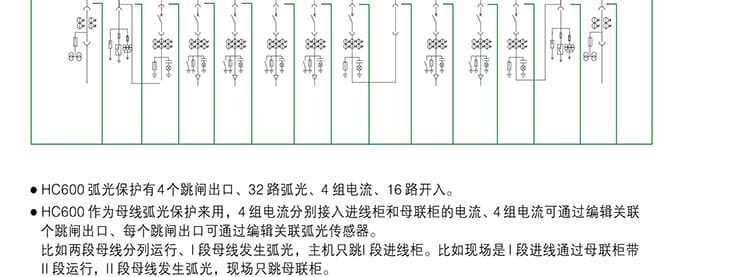

    标准母线保护方案


    上图展示了SAQE电弧光保护系统标准母线保护方案,当母线室弧光传感器动作且相应进线电流大于设定值时,SAQE-A200主单元有选择的切断电源点。

    母线保护及开关柜温升防爆组合方案


    上图展示了SAQE电弧光保护系统母线保护及开关柜温升防爆组合方案的应用。在每一个出线开关柜配置一个AP30,并分别在母排、断路器动静触头、电缆接头处配置相应的无线温度传感器,AP30接收到实时温度后将信息通过通讯上传至后台系统实现对开关柜的温升监控,可设定“ 过温报警” 、“ 超温跳闸”,同时在每个电缆头出线连接处配置1-2个弧光传感器, 与AP30采集的本柜电流相“与”,当满足“弧光+过流”条件后AP30跳开本柜断路器切除故障来源。

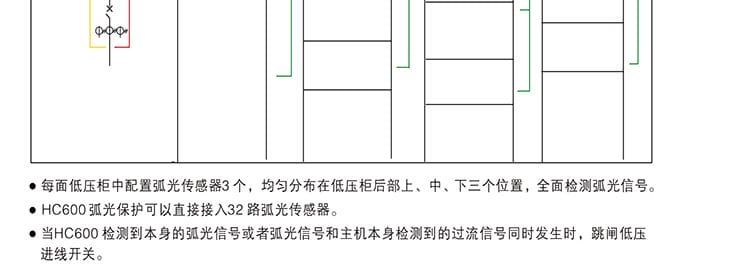

    低压配电柜(M C C马达控制中心)


    上图展示了SAQE电弧光保护应用于0.4kV低压配电系统或者MCC(马达控制中心)的典型实例。

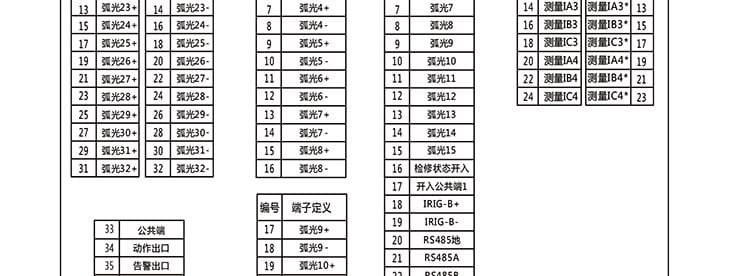

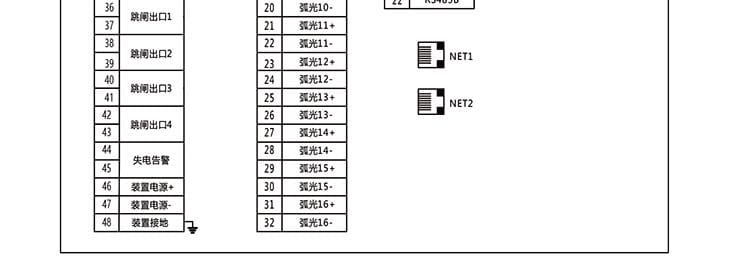

    安装接线图

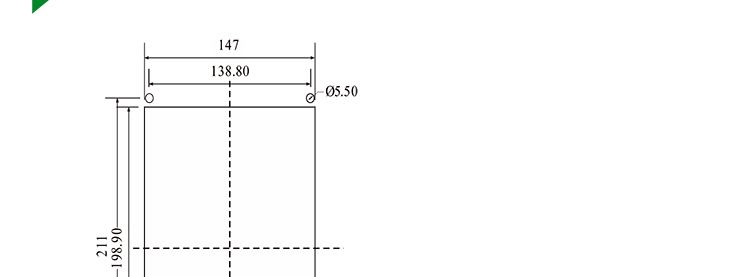

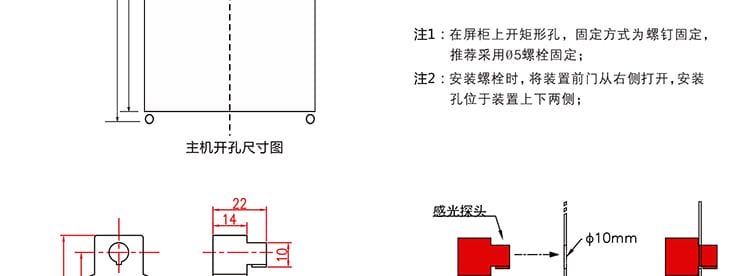

    主单元SAQE A200安装尺寸图


    I/O单元SAQE A12安装尺寸图

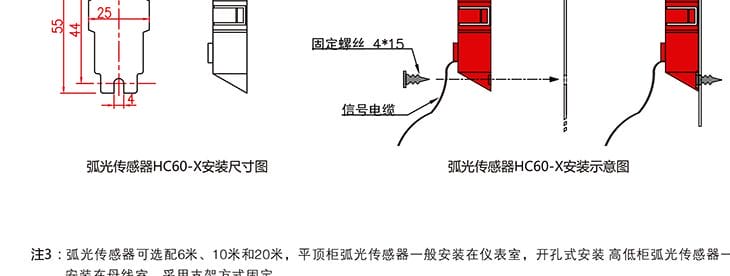

    传感器AD 03安装尺寸图


    传感器AD 03安装监测区域


    1、母线室

    2、断路器室

    3、电缆头室

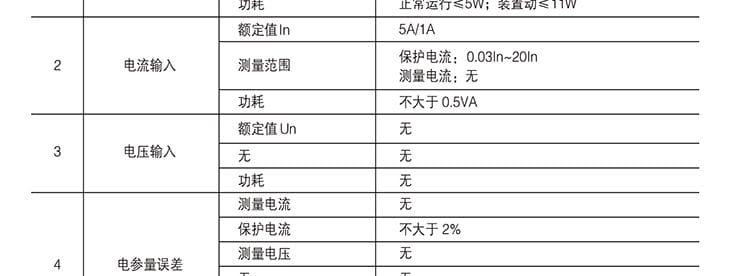

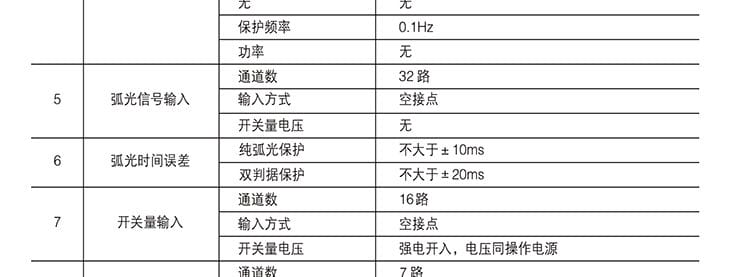

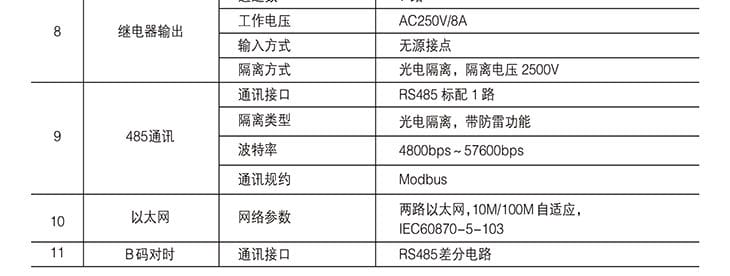

    技术数据

    SAQE A200主单元

    SAQE I/O单元

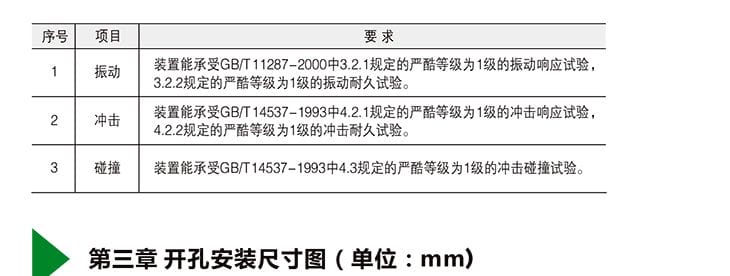

    机械测试

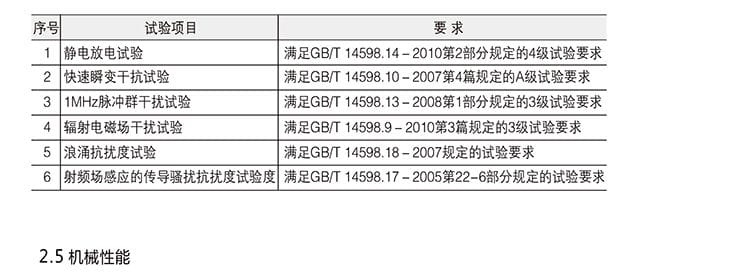

    干扰测试

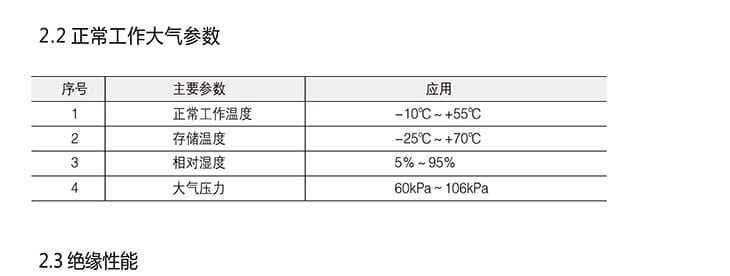

    环境条件

    测试电压

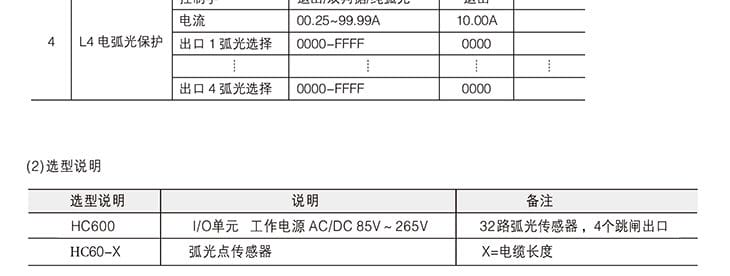

    选型表


    注:1、SAQE-A200 基本功能包括:3*BI/3*BO/5*trip relay/1*alarm relay/1*RS485通讯口/2*弧光点传感器通道;

           2、装置相电流输入及零序电流输入通道为1A/5A自适应通道,可适用于CT二次额定电流为1A或者5A的配置;

           3、当插槽B通讯扩展部分选择为X的装置型号可通过装置标准配置中自带一路RS485通道进行数据传输,支持通讯规约有MODBUS/IEC103/DNP,如需要MODBUSTCP/IEC61850规约进行通讯时,需加配置讯扩展卡。

    附件


典型案例
