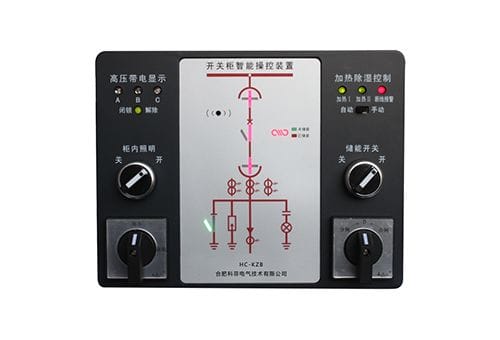

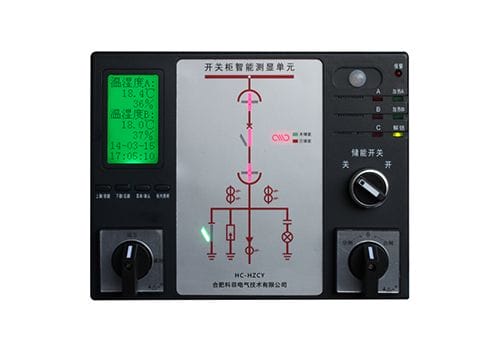

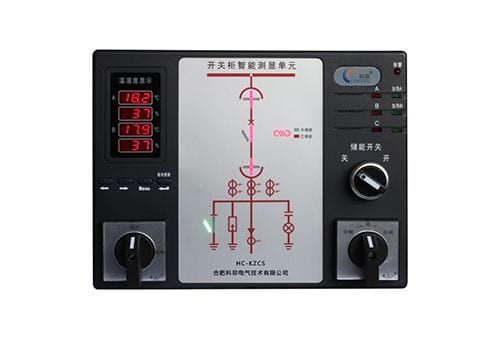

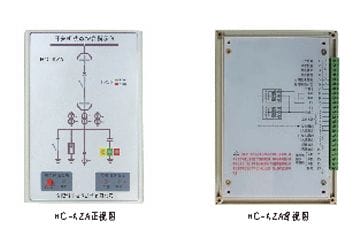

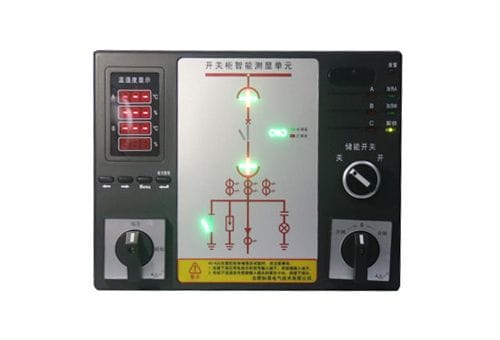

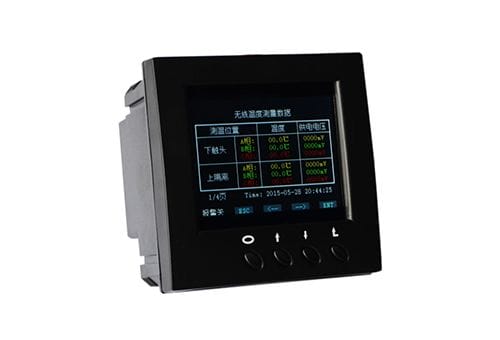

HC-KZ系列开关柜智能操显装置

一、适用范围

       HC-KZ系列开关柜智能操显装置广泛应用于0.1~35KV户内开关柜,如:中置柜、手车柜、固定柜、环网柜等多种开关柜,适用于进线柜、出线柜、电容器柜、母联柜、变压器柜、互感器柜、计量柜、电机控制柜等多种形式的主回路控制柜。

二、功能概述

具备实时动态显示一次模拟图及其相应的分合位动作状态、手车位置指示、储能指示、接地开关指示、带电显示及闭锁、温湿度显示控制、语音防误提示、多种电力参数测量(如电流、电压、有功/无功功率、功率因数、有功/无功电能等)、触头或电缆搭接头温度显示、RS-485通讯接口、人体感应、核相/验电端口、高压带电自检等功能,并可安装多种操作旋钮和转换开关,我公司提供了个性化的产品定制策略,选型时,用户总可选择到一款适合自己需求的产品和功能组合。

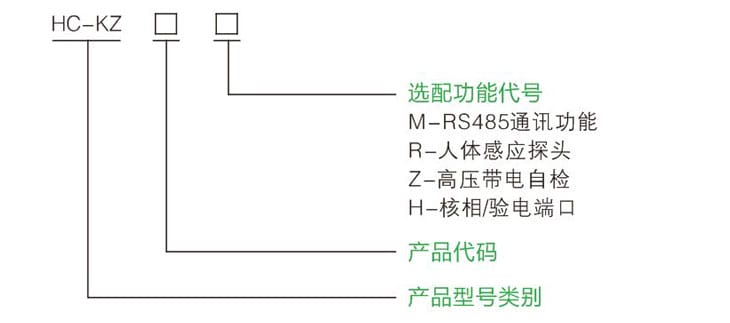

三、产品型号说明

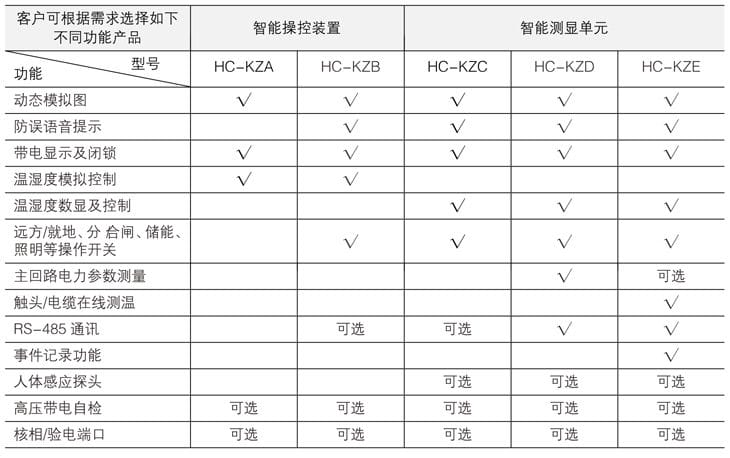

四、产品功能及对照表


五、功能注释

动态模拟图:

  根据用户的一次系统图、电压等级(35KV为黄色,10KV为绛红色、6KV为蓝色)制作面膜,将断点部分(如断路器、手车位置、接地开关、储能等处)用动态指示模块表示,构成实时动态指示,从而带给操作者更直观、更丰富、更准确的状态信息,指示内容如下:

  1、断路器分闸指示;

  2、断路器合闸指示;

  3、手车工作位置指示;

  4、手车试验位置指示;

  5、储能指示;

  6、接地指示。

防误语音提示:

  1、当断路器不处于工作位置及试验位置时,工作、试验位置指示灯同时闪烁,如此时断路器处于合闸状态时(红色垂直模拟条发光),则有“请分断路器”的语音提示,至操作者分闸操作后止。以防止操作者在断路器合闸状态时,误强行推进手车至工作位置。

  2、当断路器不处于工作位置及试验位置时(工作、试验位置指示灯同时闪烁)或处于工作位置时(工作位置指示灯发光),如果接地开关误被强制合闸致使接地合闸指示灯亮,则有“请分接地开关”的语音提示。

  3、当上面两条误操作同时出现时,则有“请分断路器,请分接地开关”的语音提示。

带电显示及闭锁:

  1、带电显示LED启辉电压(KV):额定相电压×(0.15~0.65);

  2、强制闭锁启控电压(KV):额定相电压×0.65以下;

   3、当三相任一相带电,闭锁控制部分的继电器断开,禁止电磁锁动作;当三相同时不带电时,闭锁解除灯亮,继电器闭合,允许电磁锁动作。

  注:强制闭锁控制电源:交流或直流220V,可保护闭锁部分可靠工作,运行中控制电源消失,闭锁接点不会误动作,被闭锁设备仍然可靠闭锁。

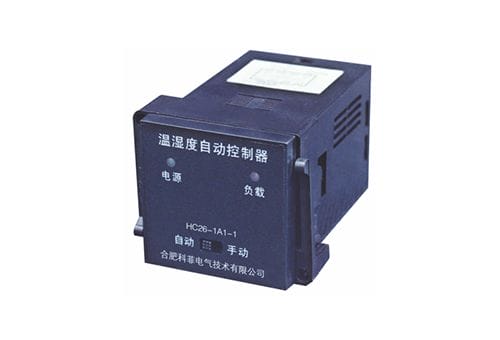

温湿度模拟控制功能:

  控制方式:可带1或2路加热器,自动检测加热时,将“加热控制”开关拨至“自动”档,需手动加热时,将“加热控制”开关拨至“手动”档,加热器一直加热;

  除湿控制:当环境湿度≥85%RH时启动加热,加热指示灯亮;≤75%RH时退出加热,加热指示灯灭;

  低温加热:当环境温度≤5℃时启动加热,加热指示灯亮;≥13℃时退出加热,加热指示灯灭;

  断线报警:任何一路加热器断线,断线报警指示灯亮,断线报警触点闭合(HC-KZB可选项);

  过热报警:当环境温度≥50℃时,过热报警指示灯亮,过热报警触点闭合(HC-KZB可选项)。

温湿度数显及控制:

     可带1~2路温湿度传感器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行设置加热/除湿输出的上下限。当环境温度≥40℃时,无条件停止加热,防止过热损伤。

操作功能/操作开关:

  1、远方/就地操作;

  2、分/合闸操作;

  3、储能操作

  4、照明操作。

电力参数测量:

     输入互感器二次侧电压、电流,可测量显示一次侧电力网络的三相电压、三相电流、有功功率、无功功率、功率因数、频率等参数,并计量有功电能和无功电能(无功电能精度为1级,其它为0.5级)。

断路器触头、电缆搭接头等处实时测温功能:

     发电厂、变电站的开关柜、母线接头、室外刀闸开关等重要的设备。在长期运行过程中,开关的触点和母线连接等部位因老化导致接触电阻过大而发热,而这些发热部位的温度很难监测,由此最终导致事故发生。

     近年来,在电厂和变电站已发生多起开关过热事故,造成火灾和大面积的停电事故,解决开关过热问题是杜绝此类事故发生的关键,实现温度在线监测是保证高压设备安全运行的重要手段。

      《国家电网公司十八项电网重大反事故措施》,国家电网生技[2005]400号文件中明确指出:

     预防开关设备载流回路过热;定期用测温设备检查开关设备的接头部、隔离开关的导电部分(重点部位:触头、出线座等),特别是在重负荷或高温期间,加强对运行设备温升的监视,发现问题应及时采取措施。

     HC-WX系列无线传输式测温传感器,精密地测量高压开关柜各带电接点的实时温度,通过无线网络技术发送温度数据给HC-KZE装置,可以安全可靠地实时在线监测开关柜主母排、手车触头、电缆搭接头等多处高压带电接点的实时温度,当某接点因接触不良或电流过大而异常过热时(监测到的接点温度≥设定报警温度),HC-KZE装置发出灯光报警,提醒设备维护人员及时排除故障,可有效免除过热引起的电气火灾和大面积的停电事故,避免上述问题的发生。

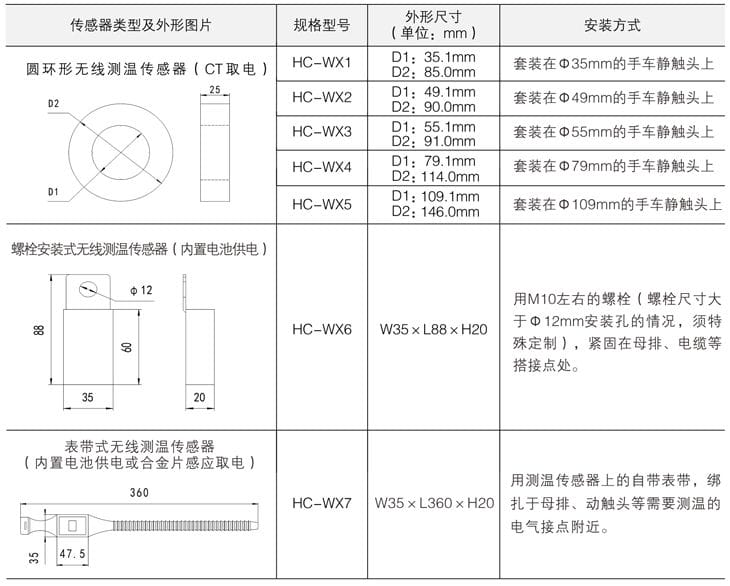

无线测温传感器的类型与尺寸


无线测温传感器的主要技术指标

  1、温度测量范围:0℃~+150℃

  2、精度:±2℃

  3、分辨率:1℃

  4、温度测量周期:不大于 15s

  5、供电:CT取电或内置电池(电池使用时间>6年)

  6、发射模块与接收模块间距离≤3米(户外或特殊测量时≤20米)

  7、适用范围: 630A/1250A/1600A/2000A/3150A等

无线测温传感器的安装与使用

  每套HC-KZE操控装置可配有1个无线接收器和1~12个无线测温传感器,每3个序号相连的无线测温传感器为一组,按照顺序分别为组1(T1:上触头A、T2:上触头B、T3:上触头C),组2(T4:下触头A、T5:下触头B、T6:下触头C)、组3(T7:上母排A、T8:上母排B、T9:上母排C),组4(T10:下连接头A、T11:下连接头B、T12:下连接头C)。当某一无线测温传感器监测到目标点表面温度超过报警上限时,装置正面的红色报警灯闪烁,无线测温显示界面对应的位置序号变为“!”闪烁,同时该信息保存于事件记录中;当监测到目标点表面温度超过报警上上限时,报警输出继电器吸合;当目标点表面温度下降到退出报警温度点(Th-5℃)时,装置自动退出该方面报警状态。

  HC-WX系列圆环形无线温度传感器采用一体化环形设计,内置感应取电线圈,能自动从高压带电设备电流中感应出电源,无需外接电源和内置电池,一劳永逸。适合于测量触头接点温度。精密的温度传感器测量被测物体表面温度,通过无线网络技术发送温度数据。

   圆环形无线温度传感器有一个感温点,位于环形的内孔中部,传感器测到的温度就是该感温点的温度,若传感器放置在空气中,则测到的就是环境温度。为了准确测量物体表面的温度,应保证传感器的感温面与被测物体的表面紧密接触。安装时,将圆环形传感器套在开关柜的静触头上,推入触头盒底部即可。

  注 : 无线测温接收器及测温传感器必须按照其标识上的设备号配套安装;无线接收器(导轨式安装)建议安装在断路器手车室,通过附带的4芯屏蔽电缆和操控装置连接。安装无线测温传感器时,必须按照测温传感器标签上标明的位置安装。若安装位置不对应,则操控装置上显示T1~T12的温度不是实际位置的温度。

RS485通讯:

  数字通讯采用RS485通讯接口,MODBUS通讯协议,通过RS485接口可对多台开关柜智能操显装置进行组网通讯。

事件记录功能:

  可记录640条报警信息或其它事件供用户查询。

人体感应探头:

  当有人站在柜前停留时,装置自动启动液晶屏背光、送电时带有语音提示;操作者离开后,自动停止。

高压带电自检功能:

  高压带电自检按钮为自复位按钮(无锁),当主机带电而三相不带电时按下自检开关,三相高压指示灯同时由内部电源供电被点亮,解锁状态转换为闭锁状态(解锁灯灭),电磁闭锁输出继电器断开。

验电/核相检测端口:

  操控装置可提供一组(3相)验电/核相外接检测端口,需配合验电/核相器(另行采购)使用;验电/核相器插入到验电端的某相序端口与接地端口,验电/核相器若有显示则表示测试相序带电;验电/核相器插入到两台操控装置验电/核相的同一相序端口,验电/核相器若没有显示则表示相序相同。

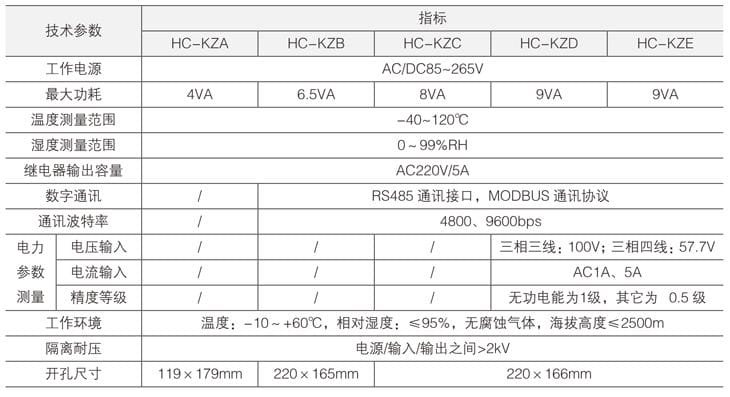

六、技术参数
