一、概 述

　　HC-KZD不仅具有动态模拟图、柜内温湿度数字显示及可编程控制、带电显示及闭锁、智能语音防误提示功能、操控转换开关（包括储能开关、远方/就地转换开关、分合闸转换开关）、RS485数字通讯等功能，其还集成了多功能电能表的全部功能，可同时测量显示多种电力参数：三相电压、三相电流、有功功率、无功功率、功率因数、频率，计量有功电能和无功电能，还可选择配置高压带电自检功能、核相/验电检测端口等功能模块。

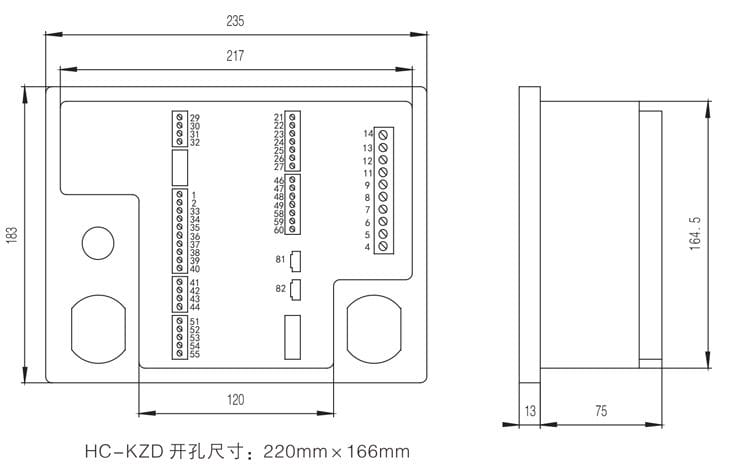

二、外形尺寸

三、安装方式

       屏面嵌入式安装，在面板上开一个220mm (横向) ×166mm (纵向) 的矩形孔，从正面装入HC-KZD

装置后，再从背面用3个配套固定件三点固定即可。

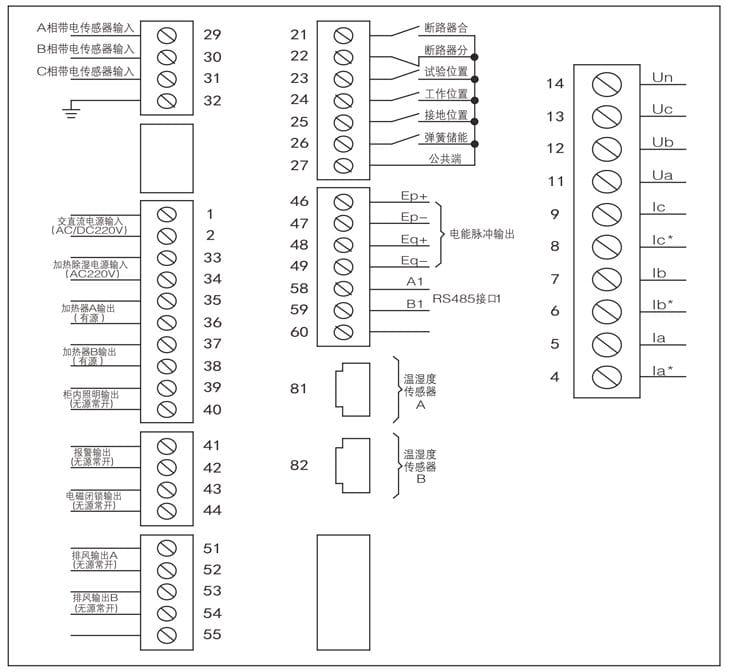

四、HC-KZD接线端子图

五、注意事项

　　在安装使用HC-KZD装置时需注意以下几点：

　　1、动态模拟指示输入部分（端子21#～27#）必须接无源干接点，带电线路接入会损坏装置。

　　2、要确保输入电压、电流接线正确，相序一致，否则会出现功率显示和电能计量错误。

　　3、当需进行大于标称电压2倍以上的高压试验时，请先将装置上高压带电显示接线端子拔下，高压带电显示接线端子与装置配套的高压试验短接模块短接后方可进行高压试验，防止异常过压损坏装置。

六、订货说明

　　订货时，用户需将一次系统图和转换开关接点图传真或发邮件到我公司，注明所订产品的具体型号及数量，并标清需以下功能的一种或多种：

　　1、动态模拟图（有断路器的说明是否要储能指示）；

　　2、柜内温湿度控制（一路或二路温湿度传感器控制）；

　　3、高压带电显示及带电闭锁；

　　4、电力参数测量显示（标明电压变比、电流变比和接线方式，接线方式分三相三线和三相四线）。

　　我公司将根据一次系统图及用户的具体要求制作产品方案，待用户确认方案后开始定制产品。
