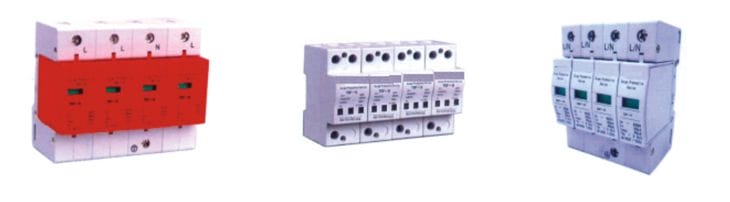

一、概 述

　　HC-DBP低压组合式综合瞬时过电压保护器 (又称作：新型浪涌保护器) 系列产品按GB18802.1-2002（IEC61643-1）设计，其内部核心元件采用本公司生产的优质芯片/放电间隙。100%通过电压能力、电流能量以及参数异常的筛选。HC-DBP最大通流量可达200KA（8/20us），承受过电压能力强，残压低，漏电流小。脱扣机构灵敏，标准导轨安装（35mm），失效窗口显示，响应速度快，确保安全可靠。

二、造型说明

　　为了使具体的应用都得到正确的保护，根据国际标准IEC61662，选用低压组合式综合瞬时过电压保护器需要考虑以下主要的因素：

　　◆ 建筑物所在的地理区域与地形区域受雷击的危险程度；

　　◆ 受保护设备的价值及其破坏后的经济损失；

　　◆ 人员密集程度及其相对应的安全要求；

　　◆ 建筑物的形状、体量、高度及所处的环境。

二、结构/特点

　 ■ 电源间隙系列产品的两个电极分别与L(N)、PE线相连，两个电极之间形成一个电气间隙。电网在不超过点火电压的情况下运行时，两个电极之间呈高阻状态，如果电网因雷击或操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将电压能量释放，冲击波过后，电弧将被分弧片和灭弧室组成的灭弧系统熄灭。恢复到高阻状态，放电间隙完全密封，无电弧外泄。

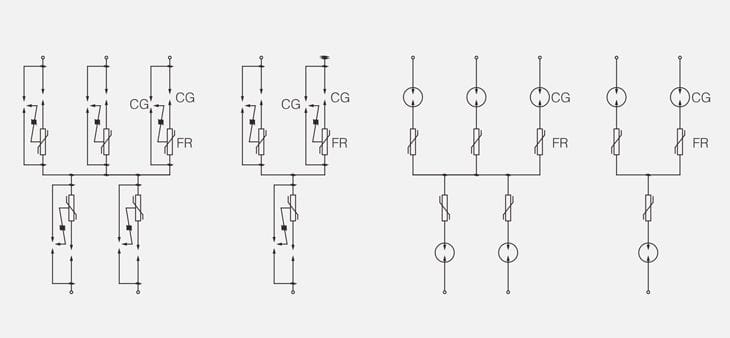

 　 ■ B、C、D系列产品是新一代针对解决目前市场上常用的浪涌保护器以及避雷器的缺点而设计的，具有不可比拟的优势。例图一所示，HC-DBP主放电电路由五个带放电间隙 (100KA及以上的模块采用特制放电间隙，65KA以下采用定制的大能量空气放电管 ) 和高能量的金属氧化物非线性电阻的单元 ( 单相供电系统有三个带放电间隙和高能量的金属氧化物非线性电阻的单元 ) 组成。100KA及以上的模块在放电间隙/放电管串联的基础上并联了放电间隙并增加了触发电路，如图所示，图中FR为氧化物非线性电阻，CG为放电间隙/放电管。

　  ■ 地级保护器系列产品通流量大，残压低，内置高性能放电管，安全性能高，模块化设计，采用接线端子连接，接线可靠、方便；

　  ■ 直流电源系列防雷器采用模块化设计，接线端子连接，安装更方便，采用多重保护技术，保护能力强，可靠性高，通流量大，残压低。

四、适用范围及产品类型

　 ■ 电源间隙系列产品适用于变压器低压侧或建筑物低压主配电箱中的等电位连接，对电源第1极的雷电或操作引起的过电压进行保护。该系列产品的前端必须串联保险丝，否则在产品放电时，产生的工频续流可能将保护器烧毁。

　 ■ B级系列产品适用于交流50/60HZ，380/420V供电系统。可作为建筑物进线的低压总配电系统提供第一级防雷(过电压)保护。

　 ■ C级系列产品适用于交流50/60HZ，220/380V供电系统。可作为建筑物内的分配电第二级防雷保护，如高层建筑楼层分配电柜，民用建筑的单元分配电柜。

　 ■ D级系列产品适用于交流50/60HZ，220/380V供电系统末端用电设备雷击或过电压的保护，如信息网络、智能设备、民用建筑等。

　 ■ 地极护器系产品主要是用来避免不同接地地网之间产生不同电位差的危险。当雷电来临时，由于不同的接地地网布放过近时，会有其中的某个地网的电位在瞬间被抬升到很高的水平，从而与其他接地地网之间产生很高的电位差，该电位差可能连接于不同地极之间的线路或设备的网络，即地电位反击，它对设备和人员的安全存在着巨大的危险，此时需要在不同的地网之间安装地极保护器来避免地电位反击问题。

　 ■ 直流电源系列防雷器用于计算机系统、调制解调器、信号控制等不同电压供电线路的设备前端，对直流电源线的雷击或操作过电压引起的过电压进行保护。

五、一般安装规则

　　◆ 采用35mm导轨安装。

　　◆ 保护器并联安装于设备的输入端。

　　◆ 200KA、150KA、120KA、100KA系列中间用连接片在模块的下端将模块连接起来，80KA、65KA、40KA、

25KA、15KA由底座和模块两部分组成。

　　◆ 保护模块的上端分别接相线L、零线N、接地线PE，并将与PE端连接的模块与大地重复连接。

　　◆ 为了维护检查，增强后备保护，可在保护器的前端串联一组三相/单相熔断器（熔断器）。

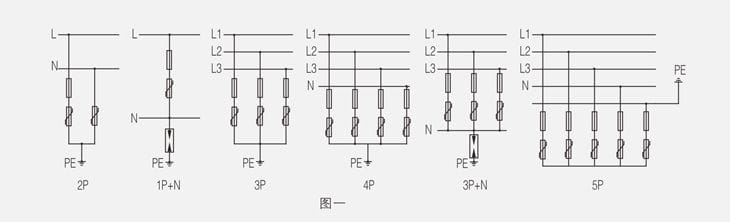

六、接线方式

产品可用于不同接线方式，具体如下：

七、外形安装尺寸

八、系列参数

（HC-DBP、BY1、JLSP、OVR、WLR、FTY、UBO等系列参数相同）

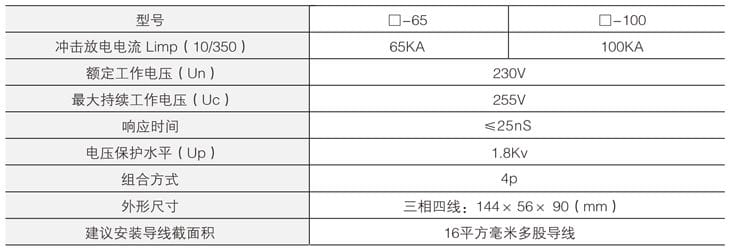

电源间隙保护器主要参数

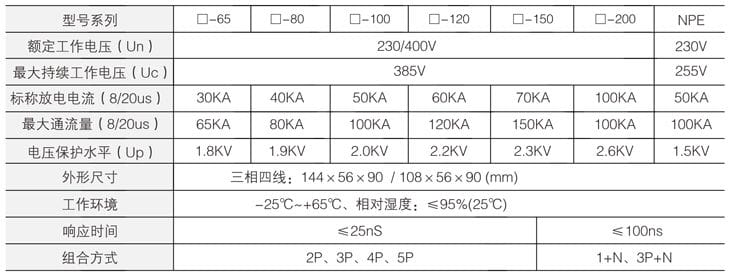

B级主要参数

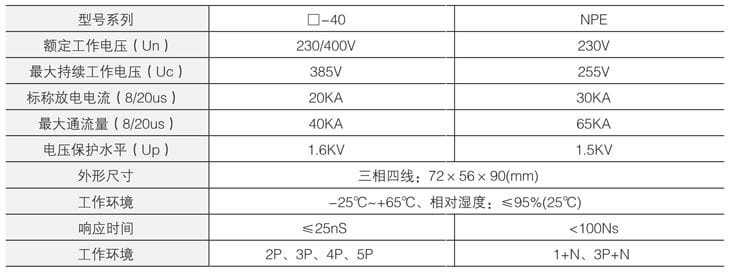

C级主要参数

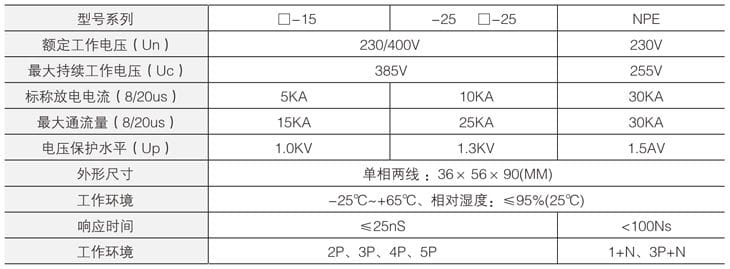

D级主要技术参数

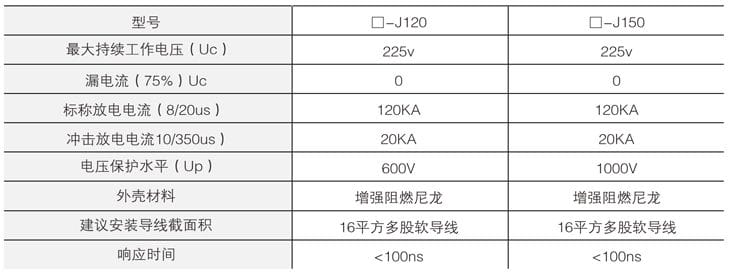

地级保护器主要技术参数

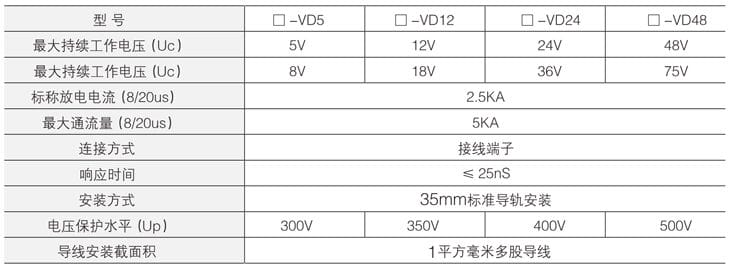

直流电源防雷器主要技术参数

九、雷电计数器

1、产品特点

　　◆ 宽电流计数（≧1KA）

　　◆ 适用于各种防雷装置的泄流计数

　　◆ 计数准确

　　◆ 采用FLASH存储器，断电数据永不丢失

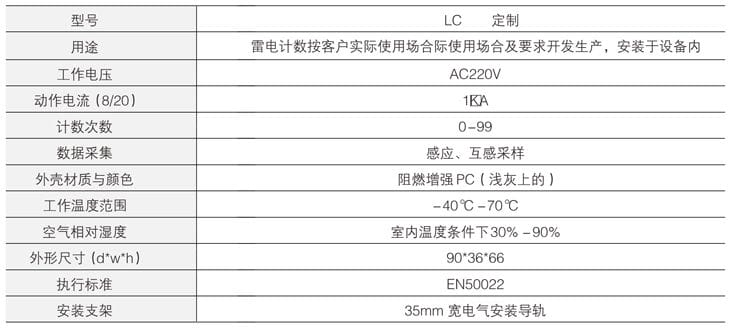

2、技术参数

十、太阳能光伏设施低压组合式综合瞬时过电压保护器

有效地保护太阳能光伏设施

　　  专业的雷电浪涌保护器装置是太阳能光伏实施可靠运行的基本保证。太阳能光伏设施总是面临直击雷和感应雷的风险，必须采取必要的防护措施才能保证其安全、可靠的运行。等电位连接设施的所有金属结构必须相互连通，并且有效地接地实现等电位连接。

　  ■ 综合保护

         直流线路和交流线路都需要安装保护装置，直流部分可能经受部分直击雷电流。所以，应考虑安装一级保护（TYPELDS60PV）

　  ■  埋地电缆

         如有可能，应将光伏组件阵列和逆变器间的电缆穿金属管埋地，并避免线缆盘绕，降低遭受直击雷和感应耦

合的风险。　

　  ■  安装位置

         如果光伏组件阵列和逆变器之间的电缆长度大于30米，应在光伏阵列一端加装保护装置。

　  ■  其他线缆保护

         其他线路的保护同样重要，如电机输入、传感器、探头、数据线路等。

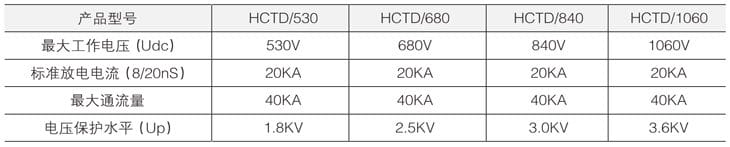

主要技术参数

十一、风电类浪涌保护器

　　随着国际能源供应的断紧张，开发和利用新能源成为增强竞争力的基本要求。目前，风力发电量不到全世界发电量的1%，随着风力发电技术的170万个就业机会，并在全球范围减少100亿吨二氧化碳废气。由于风力发电场处于开阔地带，在雷电雨天气时容易遭受雷电袭击，风电场的用电设备也会受到感应雷和雷电波的侵害。根据风电场雷电活动规律，针对风电箱变的技术特点，结合德国phoenex领先的防雷产品和技术，推出针对风电箱变防雷和浪涌保护的产品，使箱变及其后续设备即使在雷雨天气也能提供一级的电源保护。

主要技术参数

十二、调整、使用、维护

　　◆ 保护器按要求不需要调整　　

　　◆ 只要保护器安装得当即可自动对电网进行保护　　

　　◆ 进行中要定期更换检查模块窗口是否发红，及时失效原件

十三、订货须知

◆ 订货时应该标明型号、极数、台数等；特殊型号、参数另外说明。如HC-DBP-400/100/4P/LC/4台

　　◆ 发货时随附

     　   产品合格证     1份     　

           使用说明书     1份

           备注
