系统介绍

一、概述

HC26普通型温湿度控制器适用于继电保护室外端子箱的自动加热除湿，防止端子间爬电而引起继电器保护误动作事故的发生，同时适用于室内高压配电装置及高压开关柜、操作机构箱内的自动加热除湿和低温环境下的自动加热，以防止绝缘爬电而引起的开关误动作或低温环境下引起的机构失灵，也适用于其它需要自动除湿及低温自动加热的场合。

HC26智能型数显温湿度控制器以工业级单片机为控制核心，采用进口温湿度传感器，数字信号传输，测量精确度高，对工业现场的温湿度进行智能化监控，并有温湿度数字显示和加热、排风指示。用户还可以通过仪表面板上的按键对温湿度控制的上、下限值进行设定。仪表通过两副常开触点输出，根据现场的应用环境和用户的设置自动控制升降温设备和除湿设备工作，以保护现场设备的运行安全。该产品主要用于电力设备（如继电器保护室外端子箱、高低压控制柜、手车式开关柜、环网开关柜、地下变电站、箱式变电站、断路器机构箱、仪表箱等）以及其它需要自动除湿、防凝露的场合，能够有效防止因潮湿、结露而引起的各类事故，保障自动化作业的高效、安全运行。

注：只有2路智能型温湿度控制器HC26-2A2-22可选RS485通讯、加热回路断线报警功能。具体的辅助功能选择，请查看后面对应产品的说明。

二、产品介绍

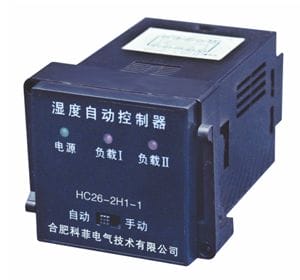

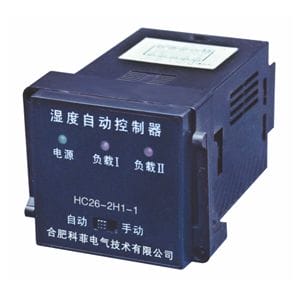

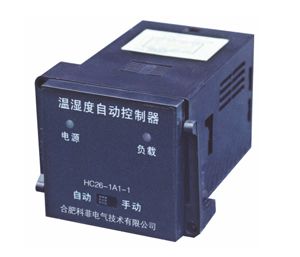

◆ 普通型 (非数显)

HC26-1A1-1□

◆测量：一路湿度一路温度

◆启控条件：当湿度≥85%RH±5%，温度≤5℃±2℃时，继电器闭合；当湿度≤75%RH±5%，温度≥13℃±2℃时，继电器释放；

◆安装方式：嵌入式、导轨式可选

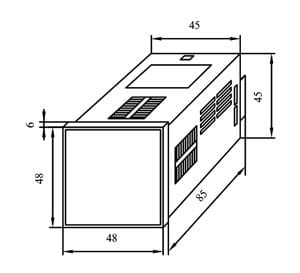

◆面框尺寸：48×48mm

◆嵌入式开孔尺寸：46×46cm

◆测量：一路温度（降温型）

◆启控条件：当温度≥45℃±2℃时，继电器闭合；当温度≤40℃±2℃时，继电器释放；

◆安装方式：嵌入式、导轨式可选

◆面框尺寸：48×48mm

◆嵌入式开孔尺寸：46×46mm

◆测量：二路湿度

◆启控条件：当湿度≥85%RH±5%时，继电器闭合 (加热器开始加热) ；当湿度≤75%RH±5%时，继电器释放 (加热器停止加热) ；

◆安装方式：嵌入式、导轨式可选

◆面框尺寸：48×48mm

◆嵌入式开孔尺寸：46×46cm

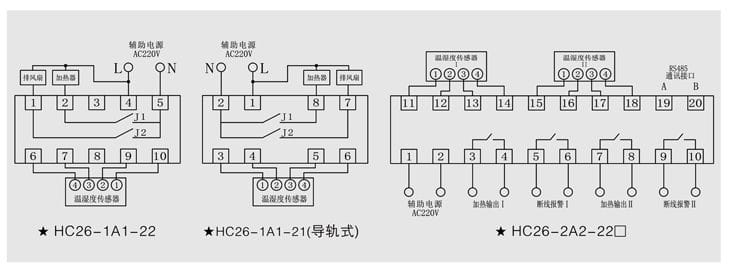

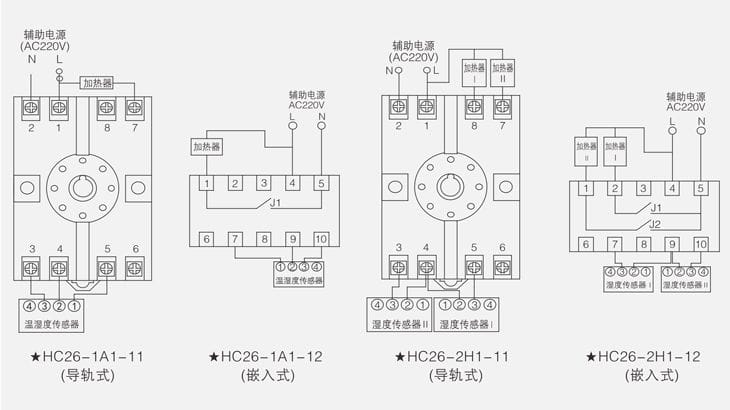

注：HC26-1T1(降温型温控器)的接线图与HC26-1A1基本相同，传感器的3#端子不需接线（不检测湿度），负载由加热器改为排风扇。

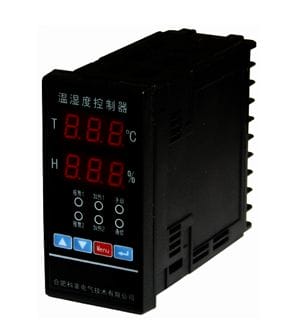

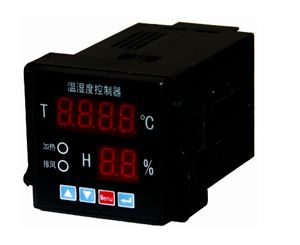

◆ 智能型（数显）

HC26-1A1-2□

	◆测量：一路温度一路湿度 ◆温度控制范围：-40～120℃ ◆湿度控制范围：0～99%RH ◆加热启动条件：温度≤设定下限温度，湿度≥设定上限湿度； ◆加热停止条件：温度≥设定下限返回温度 (即温度下限值+5℃),湿度≤设定上限返回湿度 (即湿度上限值-10%RH)； ◆排风启动条件：温度≥设定上限温度 ◆排风停止条件：温度≤设定上限返回温度 (即温度上限值-5℃) ◆安装方式：嵌入式、导轨式可选 ◆面框尺寸：48×48mm ◆嵌入式开孔尺寸：46×46cm

HC26-2A2-22□
	◆测量：二路温湿度 ◆温度控制范围：-40～120℃ ◆湿度控制范围：0～99%RH ◆加热1启动条件：温度1≤设定下限温度1，湿度1≥设定上限湿度1； ◆加热1停止条件：温度1≥设定下限返回温度 (即温度下限值+5℃)湿度1≤设定上限返回湿度 (即湿度上限值-10%RH)； ◆加热2启动条件：温度2≤设定下限温度2，湿度2≥设定上限湿度2； ◆加热2停止条件：温度2≥设定下限返回温度 (即温度下限值+5℃)湿度2≤设定上限返回湿度 (即湿度上限值-10%RH)； ◆安装方式：嵌入式 ◆面框尺寸：48×96mm ◆嵌入式开孔尺寸：46×92cm 具有自动手动加热、负载断线检测功能。两路测量数值由LED切换显示且显示时间间隔可以设定。温湿度控制点可以自由设定。 ◆可选择配置MODBUS协议标准的RS485通信功能。
