一、概 述

电量变送器是一种将被测电量参数（如电流、电压、功率、频率、功率因数等信号）转换成直流电流、直流电压并隔离输出的装置。产品符合国标GB/T13850–1998。

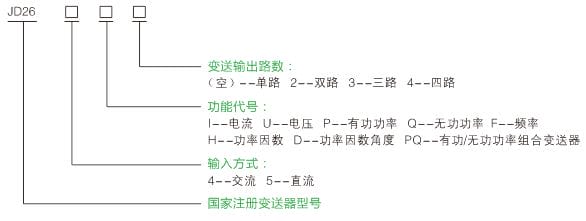

二、型号说明

三、通用技术条件

注：1、输入与输出对应关系一般为输入信号标称值0～100%对应变送输出4～20mA，有特殊要求（如功率

            变送器、直流电流/电压变送器需正、反向变送输出）需对应输出DC4～12～20mA时，务必特殊说明。

       2、考虑到用户的接收设备有可能不监测20mA以上的信号，电压输入信号标称值0～120%对应变送输出

             4～20mA。

四、产品分类

◆  单路电流、电压变送器（JD264I、JD265I、JD264U、JD265U）

● 功        能：测量单相电流、电压信号，隔离变送输出单路电流信号或单路电压信号。

● 产品规格：JD264I    交流电流变送器

                     JD265I    直流电流变送器

                     JD264U   交流电压变送器

                     JD265U   直流电压变送器

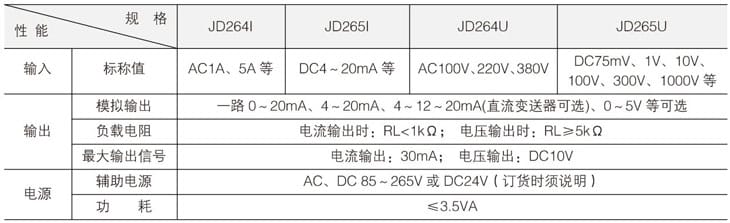

◆  技术性能：

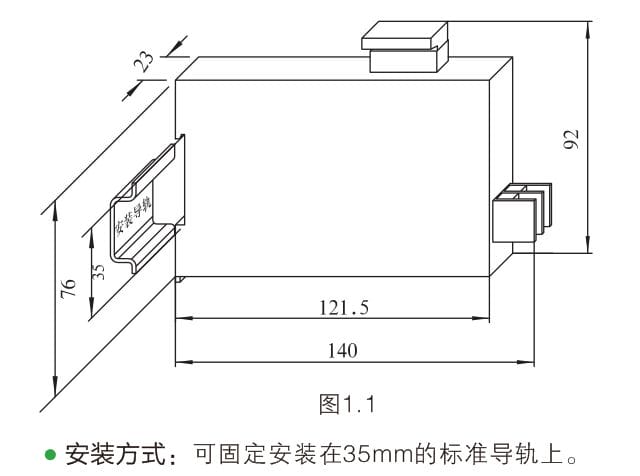

◆  外形尺寸：

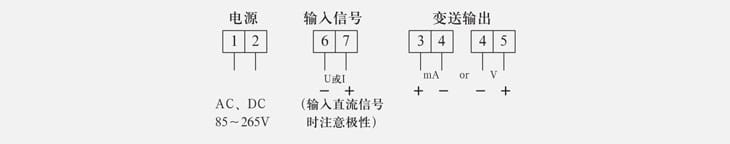

◆  接线方式：

 ◆双路电流、电压变送器（JD264I2、JD265I2、JD264U2、JD265U2）

● 功       能：测量单相电流、电压信号，隔离变送输出双路电流信号或双路电压信号。

● 产品规格：JD264I2    交流电流变送器

                     JD265I2    直流电流变送器

                     JD264U2   交流电压变送器

                     JD265U2   直流电压变送器

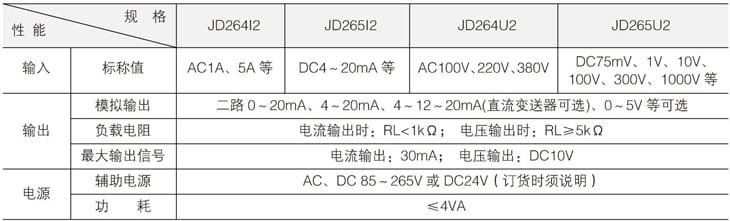

◆  技术性能：

◆  外形尺寸：

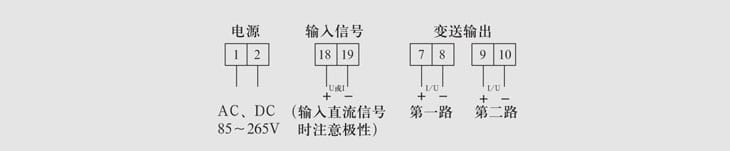

◆  接线方式：

◆ 三路电流、电压变送器（JD264I3、JD264U3）

● 功       能：测量三相电流、电压信号，隔离变送输出三路电流信号或三路电压信号。

● 产品规格：JD264I3     三路交流电流变送器

                     JD264U3    三路交流电压变送器

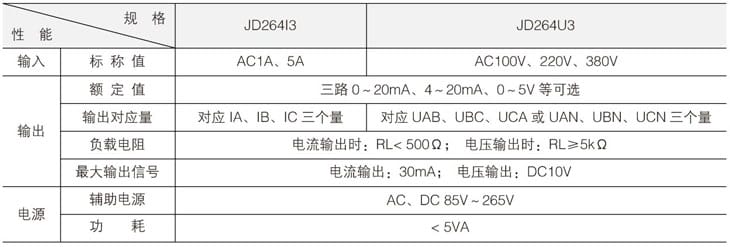

◆  技术性能：

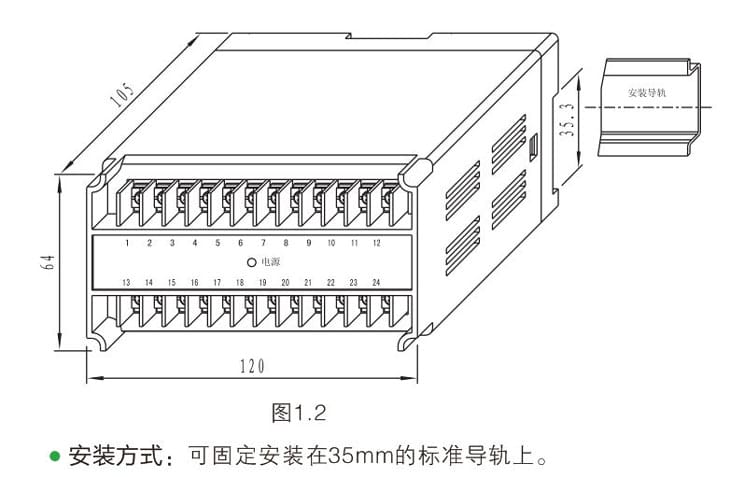

● 外形尺寸：见图1.2

● 安装方式：可固定安装在35mm的标准导轨上。

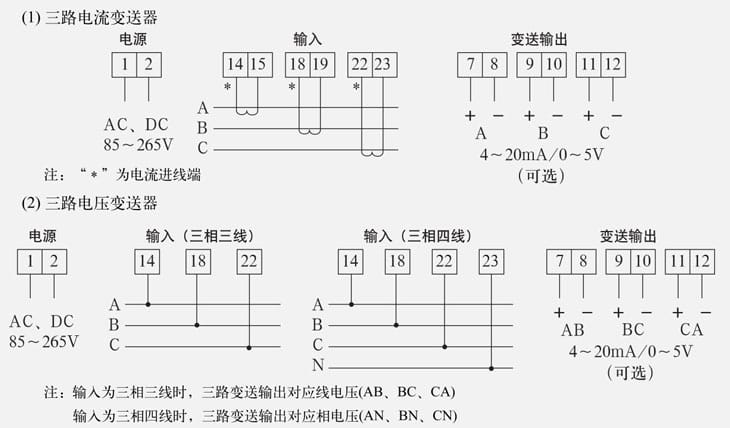

◆  接线方式：

◆ 功率变送器（JD264P、JD264Q）

● 功        能：测量有功功率、无功功率，隔离变送输出模拟信号。

● 产品规格：JD264P     三相有功功率变送器

                     JD264Q     三相无功功率变送器

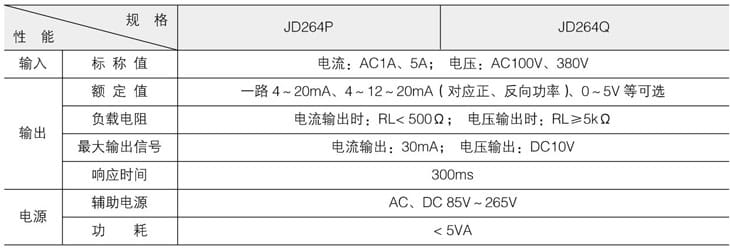

◆  技术性能：

● 外形尺寸：见图1.2

● 安装方式：可固定安装在35mm的标准导轨上。

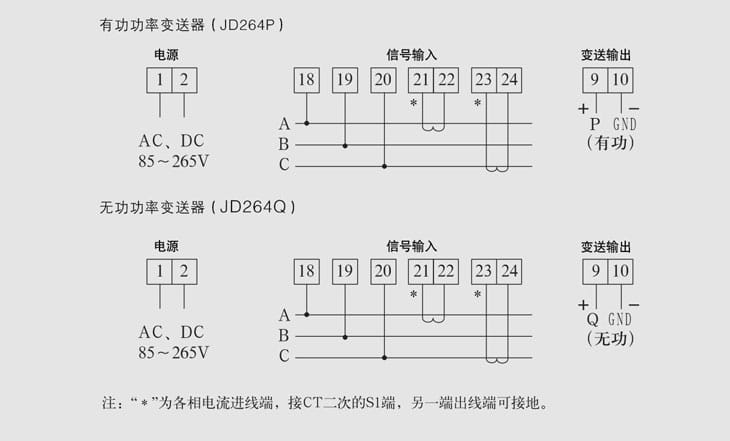

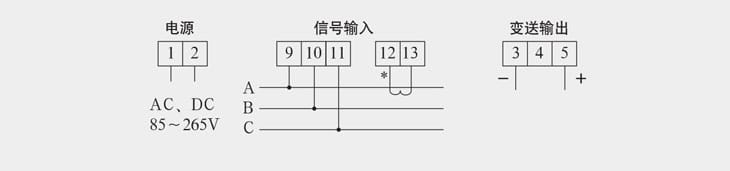

◆  接线方式：

◆有功、无功功率组合变送器（JD264PQ4）

● 功        能：输入三相电压、电流信号，隔离变送输出四路模拟量信号，对应有功功率、无功功率和其它电量可选。

● 产品规格：JD264PQ4    三相有功/无功功率组合变送器

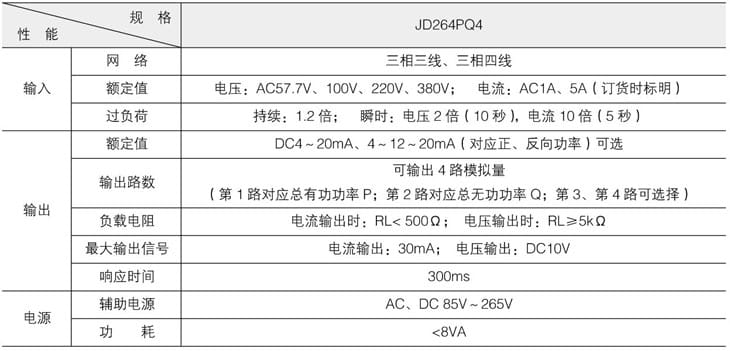

◆  技术性能：

● 外形尺寸：见图1.2

● 安装方式：可固定安装在35mm的标准导轨上。

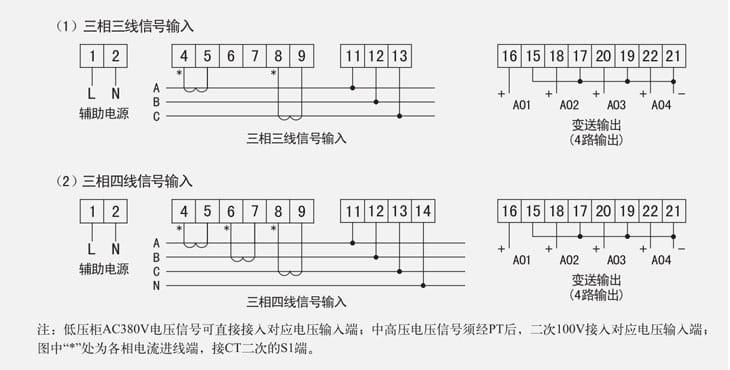

◆  接线方式：

◆  功率因数变送器（JD264H）、功率因数角度变送器（JD264D）

● 功        能：测量电网中的三相负载平衡的功率因数/功率因数角度，隔离输出标准的电流信号。

● 产品规格：JD264H     功率因数变送器

                     JD264D     功率因数角度变送器

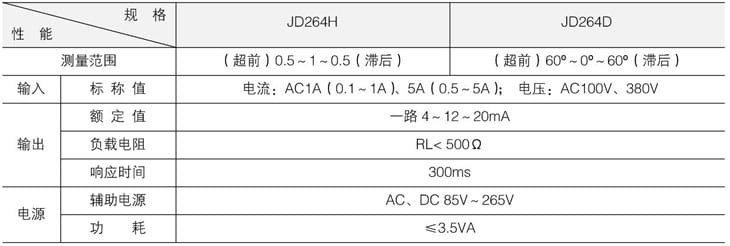

◆  技术性能：

◆  外形尺寸：

◆  接线方式：

◆ 频率变送器（JD264F )

● 功        能：测量电网中的频率并隔离变送输出标准的电流信号。

● 产品规格：JD264F    频率变送器

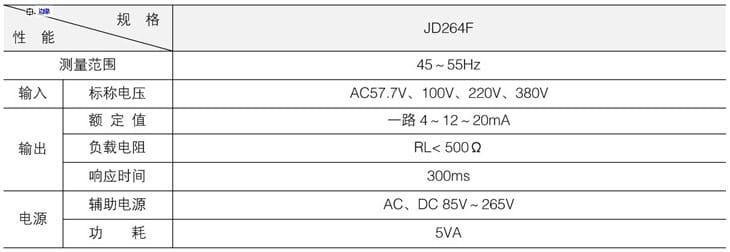

◆  技术性能：

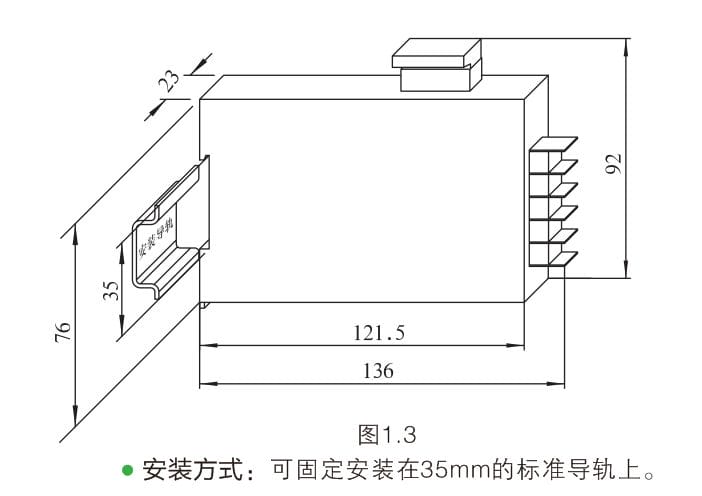

● 外形尺寸：见图1.3

● 安装方式：可固定安装在35mm的标准导轨上。

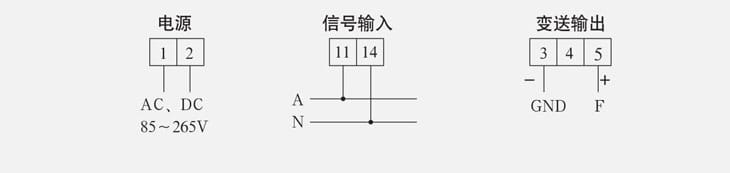

◆  接线方式：

五、订货说明

订货时请详细写明所需要产品的型号、辅助电源、输入信号、输出信号、接线方式、精度等级、订货数量等相关内容。
