全面监测开关柜在发生故障前温度变化情况提前预警,并在发生弧光故障时,10ms内切除系统故障点,将弧光事故对开关柜设备的危害降到最低,全面实现开关柜温升预警防爆功能。
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

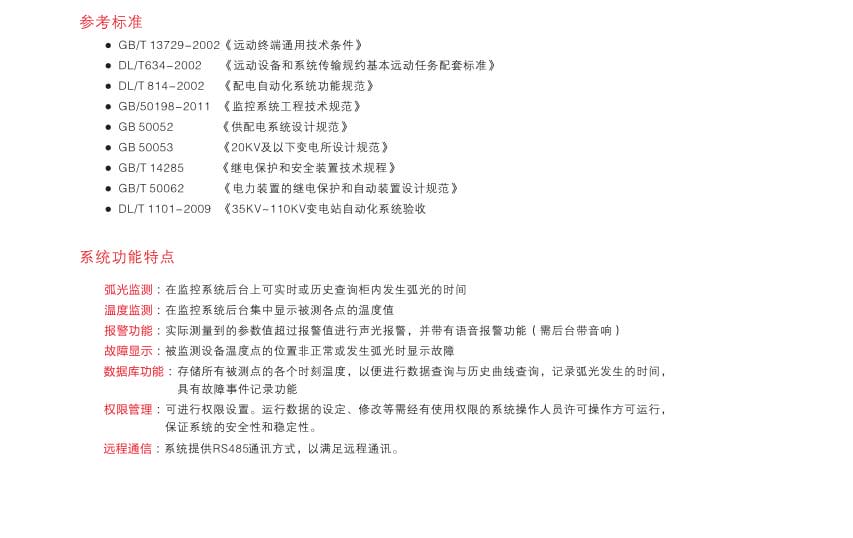

    系统主要特点

    SAQE开关柜温升监测防爆系统全面监测开关柜在发生故障前温度变化情况提前预警,并在发生弧光故障时,10ms内切除系统故障点,将弧光事故对开关柜设备的危害降到最低,全面实现开关柜温升预警防爆功能。

    无源无线温度传感器

    温度传感器采用CT自取电模式,终身免维护。

    温度监测实时报警

    开关柜温度在线采集,可实时监测开关柜内温度变化,可通过设置进行“高温预警”“超温跳闸”功能。实现开关柜由事故后处理到事故前预防转变,大大的提高供电可靠性。

    开关柜弧光保护

    在开关柜内安装弧光传感器,弧光传感器正对各连接点,用于检测电弧光信号。当发生弧光时,可迅速切除故障电源,将弧光对设备的危害降到最低。

    逻辑可编程功能

    整个系统保护动作逻辑可由“温度”、“电流”、“弧光”三个判据进行任意组合或单独逻辑编程。

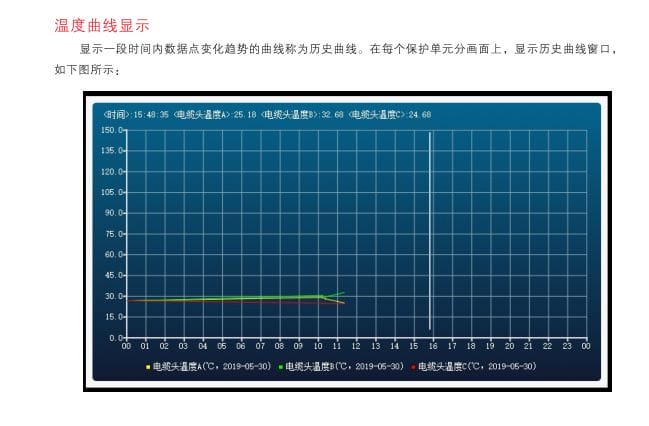

    电流温度曲线实时分析

    通过系统的曲线绘制功能,将采集到的电流数据和温度数据实时绘制成对比曲线,曲线可实现越限变色、伸缩、平移等分析功能,可逐条显示也可多条组合显示。用户可以直观的观察到开关柜事故前后的温度与电流的动态情况,客观有效的进行事故分析。

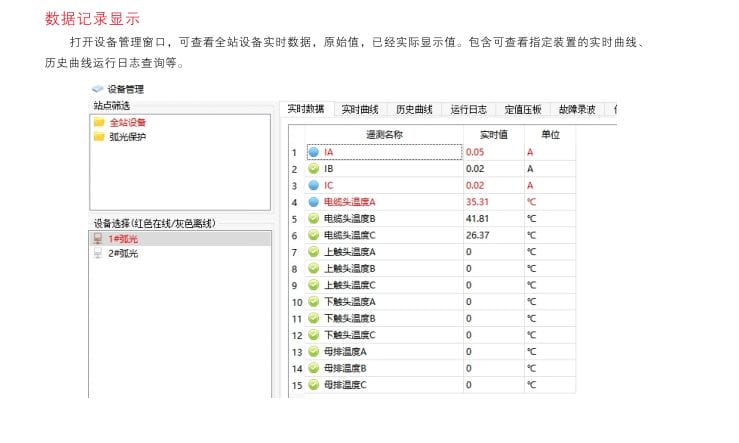

    数据备份存储

    SAQE开关柜温升监测防爆系统将开关柜运行温度电流数据采集、上传及存贮,便于系统运行分析及事故分析。

    系统产品

    SAQE AP30 温升预警保护装置


    体积小巧、导轨安装;

    85~265V ac/dc电源输入;

    三相电流或二相电流+零序电压监测;

    2个弧光点传感器接入;

    可采集12路无线温度传感器信号;

    跳闸逻辑可编程;

    2个大容量跳闸输出接点,1路告警接点输出;

    LCD屏幕显示,友好的人机界面;

    自带RS485通讯端口,支持MODBUS通讯协议。

    弧光传感器AD03-X


    弧光传感器AD03-X;

    光强>8000Lux动作;

    270°的检测范围;

    符合IP61的振动要求;

    专利技术对日常光源不敏感。

    无线无源温度传感器A-100J


    测温范围: -30℃~+180℃;

    测温精度: ±1℃;

    测温间隔: 定时20s;

    供电方式: 感应取电;

    启动电流: 7A。

    系统方案

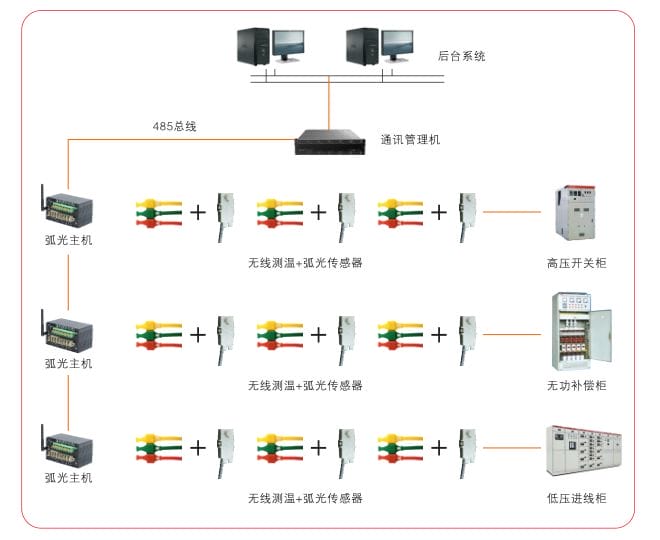

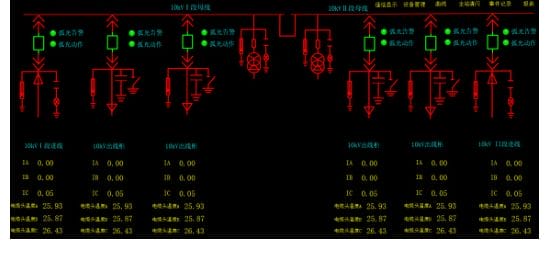

    上图是SAQE AP30 在单母线分段中的经典应用方案。在每一个馈线开关柜配置一个AP30,并分别在断路器动触头、电缆接头处配置相应的无线温度传感器,AP30将收到实时温度信息上传至后台系统实现对开关柜的温升监控,可设定“过温报警”、“超温跳闸”。同时在每个开关柜馈线电缆室配置1-2个弧光传感器,与AP30采集的本柜电流相“与”,当满足“弧光+过流”条件后AP30跳开本柜断路器切除故障来源。创新的温升预警与电弧光保护相结合的方式全面实现电缆头防爆功能。
