一、概 述

　　CEM系列导轨式安装电能表是我公司集多年的电能表设计应用经验，所推出的新一代微型化智能电能表。CEM系列电能表包括CEM161(单相/2模数)、CEM261(单相/4模数)和CEM263(三相/7模数)三种规格。该系列电能表采用国际先进的芯片及技术设计而成，具有脉冲输出功能，可用RS-485通讯接口与微机实现通讯，极大地方便了用电自动化管理。在保证质量和稳定性的前提下，该系列电能表具有体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并且具有极高的精度和良好的抗电磁干扰性能， 完全符合部标DL/T614-1997和国标GB/T17215-2002中1级和2级电子式电能表的相关技术要求。

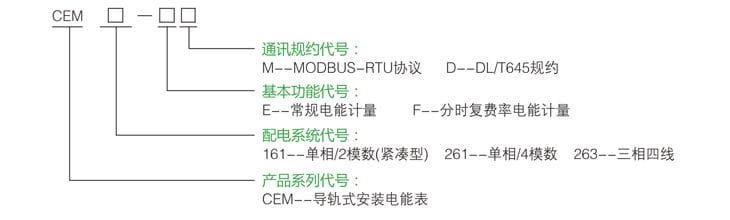

二、型号说明

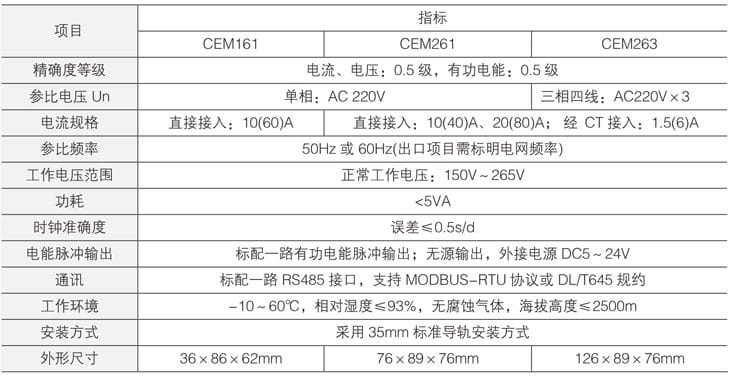

二、技术指标

四、外形尺寸

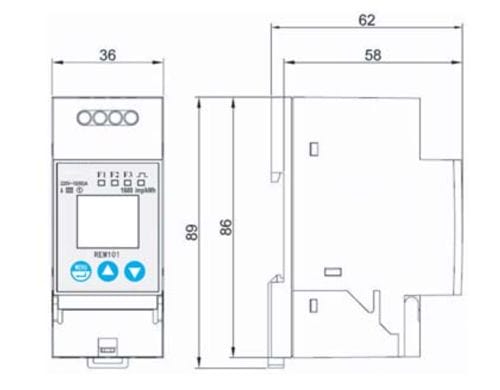

◆  CEM161外形尺寸：

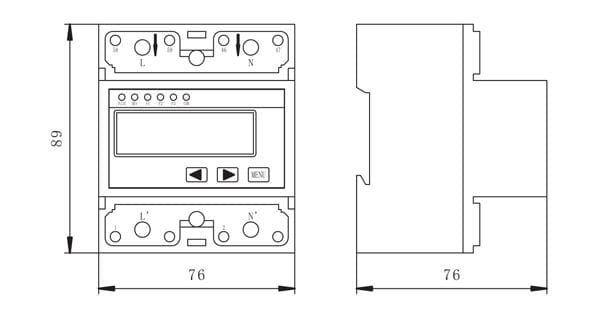

◆  CEM261外形尺寸：

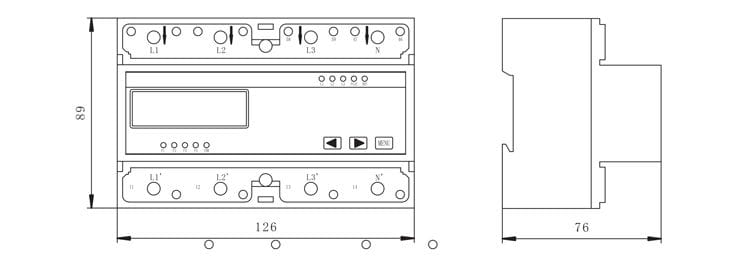

◆  CEM263外形尺寸：

五、功能特点

◆   测量单相或三相电压、电流，计量正、反向有功电能，并具有功率方向自动识别和指示功能；

◆   可选分时复费率电能计量功能，可通过上位机设置尖、峰、平、谷4种费率，日时段可设8个时段；

◆   带一路RS485通讯接口，MODBUS-RTU协议或DL/T645规约可选，带一路有功电能脉冲输出；

◆   50A以下电流回路可直接接入，不需另配电流互感器；50A以上电流回路外配二次电流为5A的测量CT，

       二次线接入（CEM161不支持CT接入方式）；

◆   电压信号供电，不需要辅助电源；

◆   7位宽温型LCD显示（CEM161显示位数为6位），数据轮显；

◆   体积小巧，35mm标准导轨安装方式 。

六、接线方式

　　CEM系列导轨式安装电能表支持一次接入（直接接入）和二次接入（经电流互感器CT接入）两种接线方式。

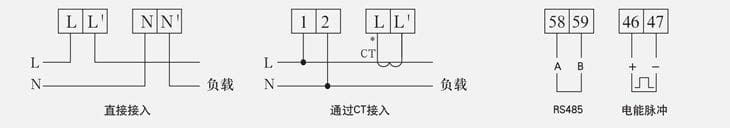

◆  单相导轨式电能表（CEM161、CEM261，其中CEM161不支持CT接入方式）接线方式：

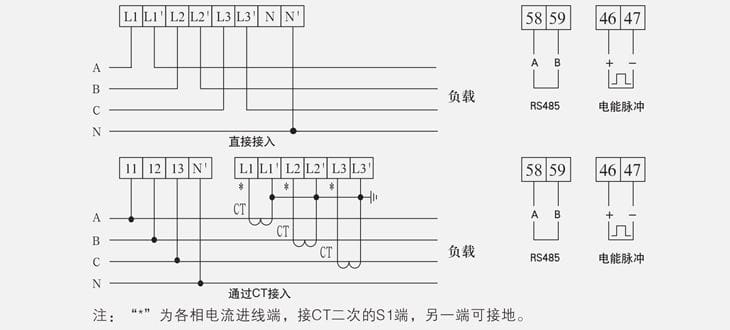

◆  三相四线导轨式电能表（CEM263）接线方式：

七、订货说明

    订货时，请详细写明所需产品的型号、电流规格、附加功能、订货数量等相关内容。
