HCRMC72系列多回路监测装置

HCRMC72系列多回路监测装置

精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便,并具有良好的EMC性能。
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

    一、概 述

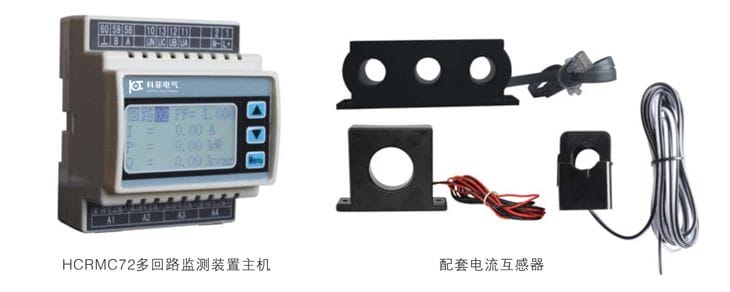

      HCRMC72系列多回路监测装置主要应用于多个配出回路的电参数的监测,它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与上位机实现数据交换,极大地方便了用电自动化管理。HCRMC72系列多回路监测装置包括HCRMC72-E1(单相多回路监测装置)和HCRMC72-E3(三相多回路监测装置)两种规格。一个HCRMC72 多回路监测装置就能实现对4个三相电网或12个单相电网的电参量的测量,300A以下电流回路各相一次穿过配套电流互感器(配套电流互感器分100A/20mA和300A/50mA二种参数规格,当监测回路的电流≤A100A时可选100A/20mA的三相一体式闭环型电流互感器或开口式互感器;当监测回路的电流在100A~300A之间时,可选300A/50mA的单相闭环型电流互感器),不需再另配常规的5A电流互感器,配套互感器的二次mA信号用标准的6芯网线端接、传输,大大方便了系统的接线、安装、调试;可极大地节约安装空间和用户的投资,降低了系统成本。

      HCRMC72系列多回路监测装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便(采用DIN35mm导轨安装)等优点,并具有良好的EMC性能。

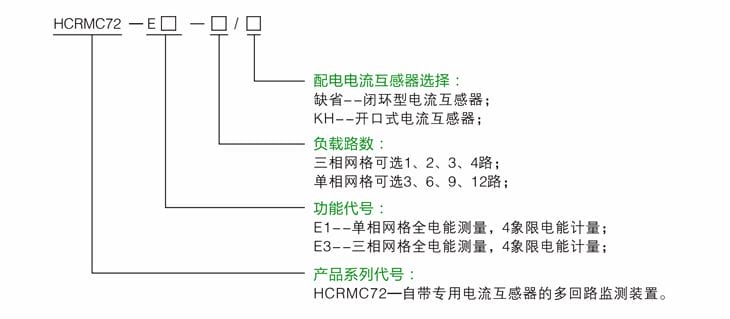

    二、型号说明


    二、型号说明


    三、功能特点

    ◆  测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数;多回路分别计量正、反向有功以及无功电能;

    ◆  300A以下电流回路各相一次穿过配套电流互感器 (配套电流互感器分100A/20mA和300A/50mA二种参数规格,当监测回路的电流≤100A时可选100A/20mA的三相一体式闭环型电流互感器或开口式互感器;当监测回路的电流在100A~300A之间时,可选300A/50mA的单相闭环型电流互感器),不需再另配常规的5A电流互感器,配套互感器的二次mA信号用标准的6芯网线端接、传输,可省却较大的安装空间和大量的施工时间;

    ◆  当监测回路电流>300A时,需外配二次电流为5A或1A的测量CT,建议选用HCRMC168系列,HCRMC168系列内置5A微型电流互感器;

    ◆  标配一路RS485通讯接口,MODBUS-RTU协议,可方便实现配网自动化;

    ◆  带有LCD显示,方便组网时通讯参数设置和数据查看;

    ◆  体积小巧,35mm标准导轨安装方式 。

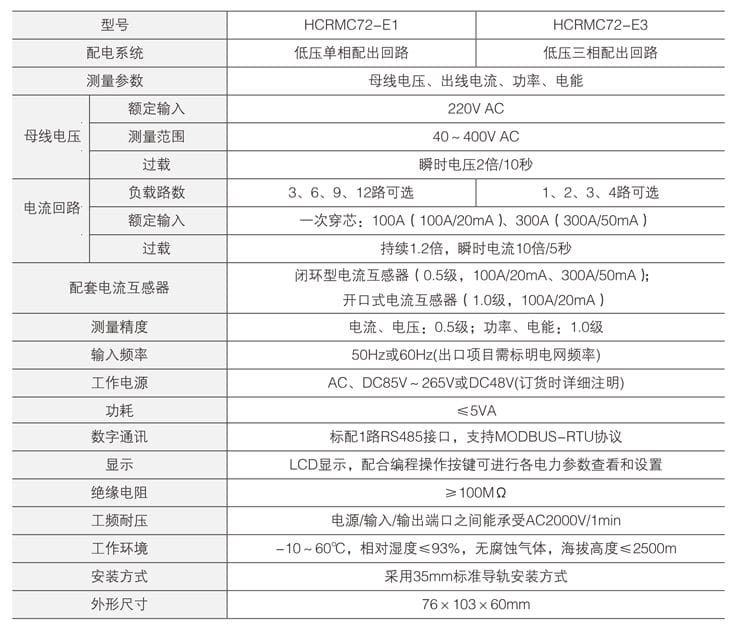

    四、技术参数


    五、外形尺寸及安装方式

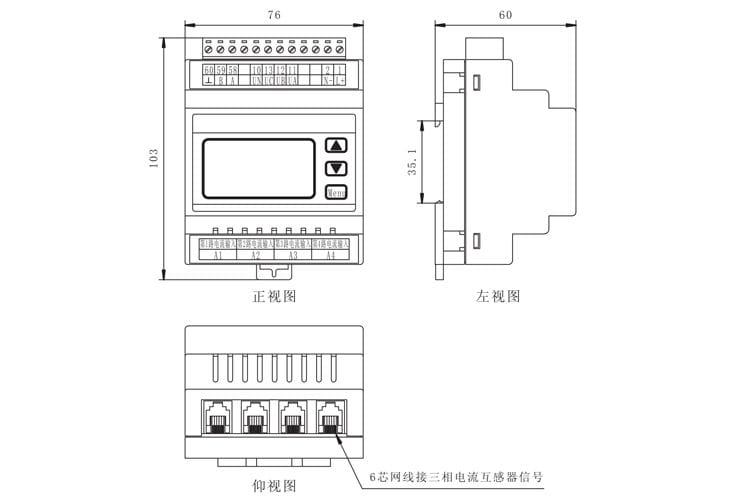

    1、主机外形尺寸和安装方式


    安装方式:主机固定安装在35mm的标准导轨上即可。

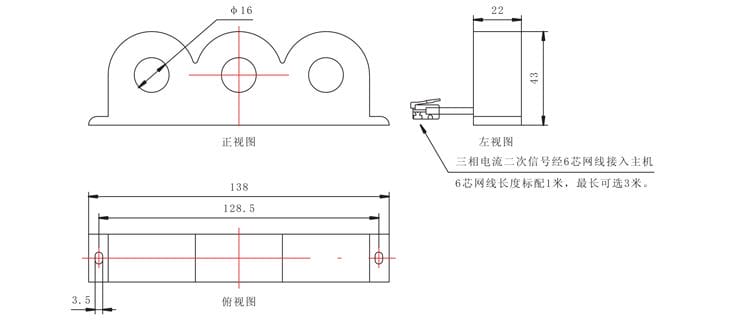

    2、配套100A/20mA三相一体式闭环型电流互感器外形尺寸及安装方式


    安装方式:100A/20mA三相一体式闭环型电流互感器为开孔螺栓安装方式,在柜内合适的位置开两个横向间距为128.5mm的Φ4.0mm圆孔,再用两个M3螺栓配合螺母把配套电流互感器固定住。

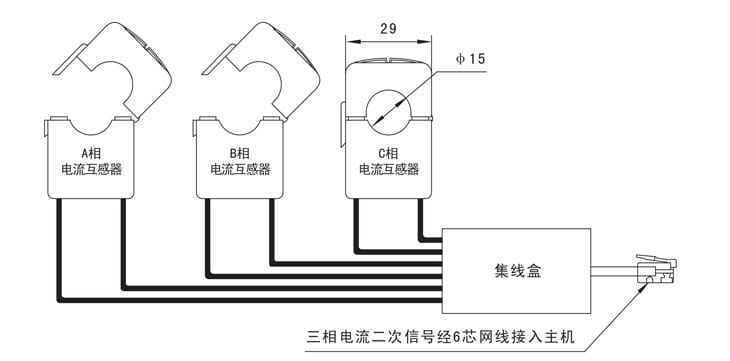

    3、配套100A/20mA开口式电流互感器外形尺寸及安装方式


     开口式电流互感器、集线盒安装方式:在既有的待测量电参数的主线路,无需拆下原线路,只需按上图中A相电流互感器一样打开暗扣,把对应相位的电流互感器按正确电流方向套在原有线路上,再按上图中C相电流互感器一样扣上暗扣。开口式电流互感器因尺寸较小,没有安装孔,可用尼龙扎带固定在合适的位置。集线盒可安装在35mm标准导轨上。

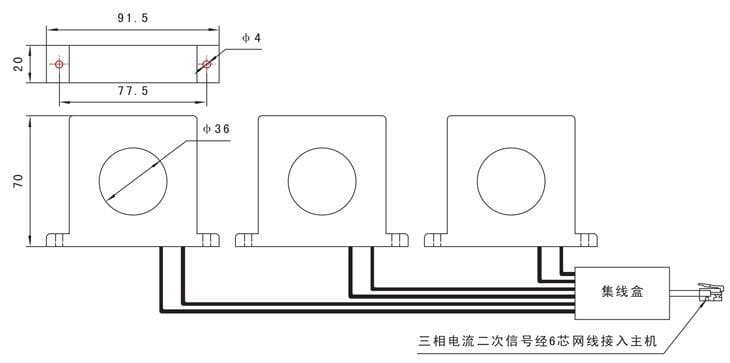

    4、配套300A/50mA单路闭环型电流互感器外形尺寸及安装方式


    安装方式:300A/50mA单路闭环型电流互感器为开孔螺栓安装方式,在柜内合适的位置开2个间距为77.5mm的Φ5.0mm圆孔,再用2个M4螺栓配合螺母把配套电流互感器固定住。集线盒可安装在35mm标准导轨上。

    六、接线方式

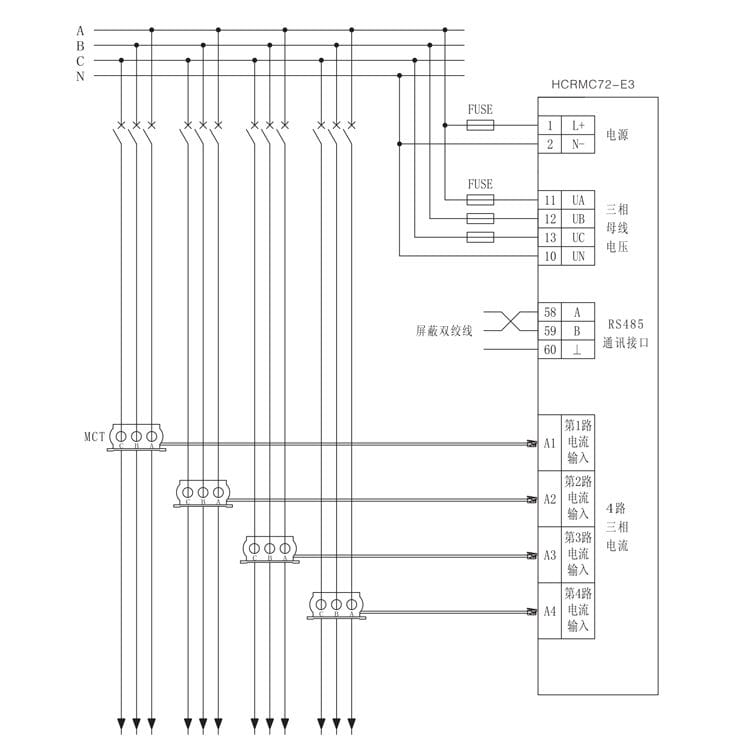

    1、HCRMC72-E3三相多回路监控装置固定安装在35mm的标准导轨上后,按以下接线图接线使用:


    注1:1#-2#端子接工作电源,上图为AC220V供电的接线示意图,直流供电时注意直流电压等级;11#、12#、13#、10#端子接三相电压母线信号,上图为三相四线(有中心线)接线方式;当电压系统为三相三线时,10#端子不接N线而与12#端子短接。

    注2:当线路额定工作电流≤300A时,主线路一次穿过自带电流互感器MCT即可;当线路额定工作电流>300A 时,需外置二次电流为5A或1A的测量型电流互感器,建议选用HCRMC168系列,HCRMC168系列内置5A 微型电流互感器。

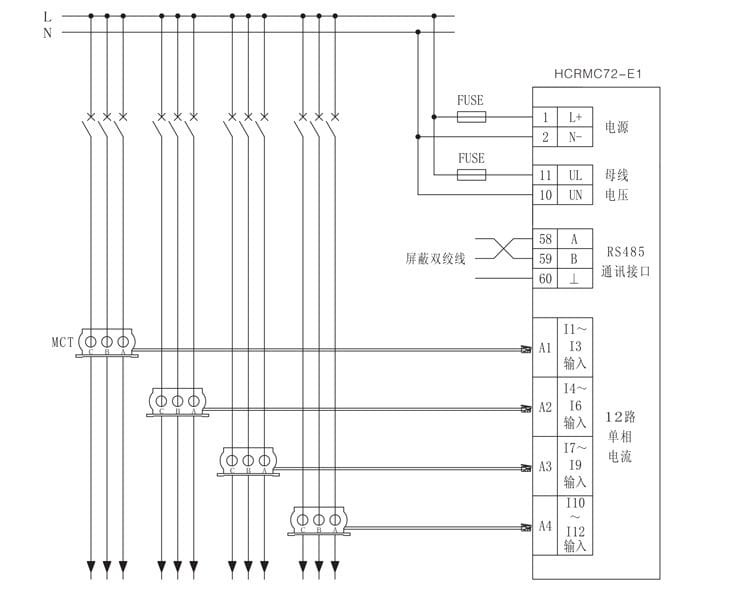

    2、HCRMC72-E1单相多回路监控装置固定安装在35mm的标准导轨上后,按以下接线图接线使用:


    注1:1#-2#端子接工作电源,上图为AC220V供电的接线示意图,直流供电时注意直流电压等级;11#、10#端子接电压母线信号;单相测量时,电压与电流信号必须取同相。

    注2:当线路额定工作电流≤300A时,主线路一次穿过自带电流互感器MCT即可;当线路额定工作电流>300A时,需外置二次电流为5A或1A的测量型电流互感器,建议选用HCRMC168系列,HCRMC168系列内置5A微型电流互感器。

    七、订货说明

    订货时,请详细写明所需产品的型号、电压/电流规格、接线方式、配套互感器型式、订货数量等相关内容。

    例1:

            型        号:HCRMC72-E3-4

            母线电压:AC 220V×3

            电流规格:4路三相100A

            接线方式:三相四线

            数字通讯:RS485/MODBUS-RTU

            配套互感器:三相一体式闭环型,信号线长1米

            订货数量:20套

    例2:

            型        号:HCRMC72-E1-12/KH

            母线电压:AC220V×1

            电流规格:12路单相100A

            接线方式:单相

            数字通讯:RS485/MODBUS-RTU

            配套互感器:开口式电流互感器,信号线长1米

            订货数量:12套
