HC200系列多功能电力质量监控仪表，是科菲电气推出的新一代高端多功能电力质量监测、分析仪表，适用于智能化中、低压变配电系统。
HC200系列多功能电力质量监控仪表，具有精确的电力参数测量、四象限电能计量、电能质量分析、波形捕捉与故障波形记录、可编程越限报警、事件顺序记录、参数趋势记录等功能；配有丰富的输入输出接口，可用于现场设备状态的监测和控制；HC200系列多功能电力质量监控仪表，还集成了工业标准的通讯接口（具有RS485通讯接口和以太网通讯接口），可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据；掉电或在电力质量恶劣的环境下，仪表所设定的参数、累计的电能值都不会丢失。
HC200系列多功能电力质量监控仪表，可作为电力自动化系统的前端采集终端（RTU），也可以作为配电系统的多功能电力质量监测、分析仪表，其应用范围非常广泛。由于采用了先进的真有效值测量方法和数字信号处理技术，HC200系列多功能电力质量监控仪表非常适用于非线性负荷系统等电力质量恶劣的环境或对电力质量要求很高的系统（可作为轨道交通、航站楼等国家重要项目的电力监控终端）。HC200系列多功能电力质量监控仪表具有完善的电能计量功能，也适合于需要进行电力能源管理或成本控制的场合。

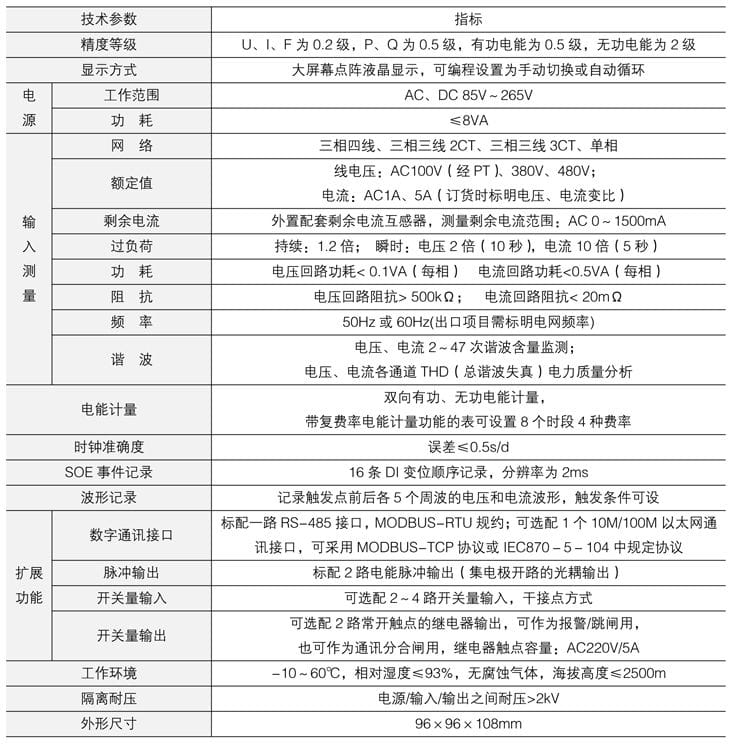

1、具有完善的电力参数测量功能，可测量显示三相电力网络中U、I、P、Q、S、PF、F等全部电力参数，其中U、I、 F的准确度等级可达0.2级,其余电量的准确度等级为0.5级。

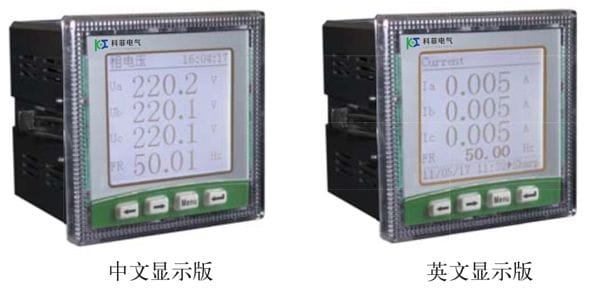

2、全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
3、配套专用剩余电流互感器，可测量线路中的剩余电流，测量剩余电流范围：AC0～1500mA，准确度等级：0.5级。
4、具有CMC计量三相有功电能和无功电能的功能，有功电能准确度等级: 0.5S级，无功电能准确度等级：2级。
5、可采集并发送4路开关状态量，并可输出2路遥控信号，输出脉冲宽度可设置。
6、具有过流报警和跳闸功能，当被保护线路发生故障，保护投入工作，如果测量到的电流超过预先设定的定值，持续时间大于整定延时，保护动作出口。
7、具有过压报警和跳闸功能，装置设置了过压保护，母线接入相电压，当相电压高于整定电压时，延时一段时间，过压保护动作。
8、具有失压报警和跳闸功能，当测量电压小于定值，并达到设定延时，立即报警并跳闸。
9、具有电能质量统计功能，统计的数据包括：电压/电流不平衡度；电压/电流的2～47次谐波含量的监测；电压、电流通道的谐波畸变率。
10、具有计算需量周期内最大需量功能，需量周期默认为15分钟，滑差时间1、3、5、15分钟任选。
11、具有含时标的变化数据上报功能，当测量数据变化大于设定值，立即产生带时标的数据，该数据包含了变的时间。故障信息的分辨率为20毫秒，即每个周期进行监测，可以保证故化前后的具体数值，以及变化障数据的完整。
12、具有录波功能，每个录波真实反映了故障前后的电压/电流的状态。
13、具有事件记录功能，最多可记录16条事件，记录的各项数据可传送到管理单元或监控系统。
14、远方通讯接口可选配2种方式：a)10M/100M以太网通讯接口，可采用MODBUS-TCP协议或 IEC870－5－104中规定协议；b)工业标准RS-485通讯接口，MODBUS-RTU协议，多种波特率可选。
15、可选择多时段分时计量电能功能。

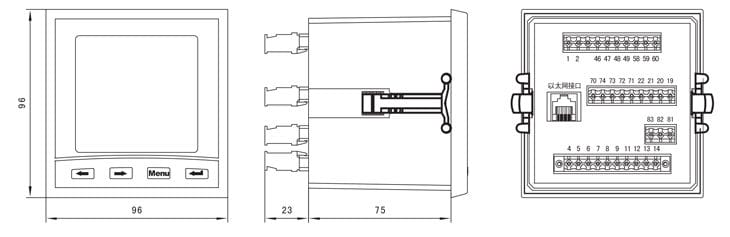

安装方式：配电柜或配电箱上正面开孔（开孔尺寸：91×91mm），配套固定卡件嵌入式安装。

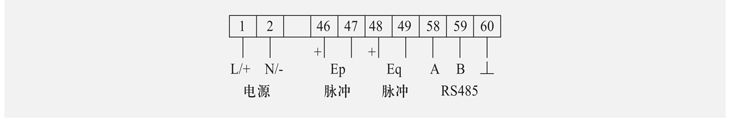

注：60#端子为RS485通讯地，可接屏蔽线的屏蔽层或不接线，切不可接柜体地（否则打耐压或雷击时易损坏
仪表通讯口）。

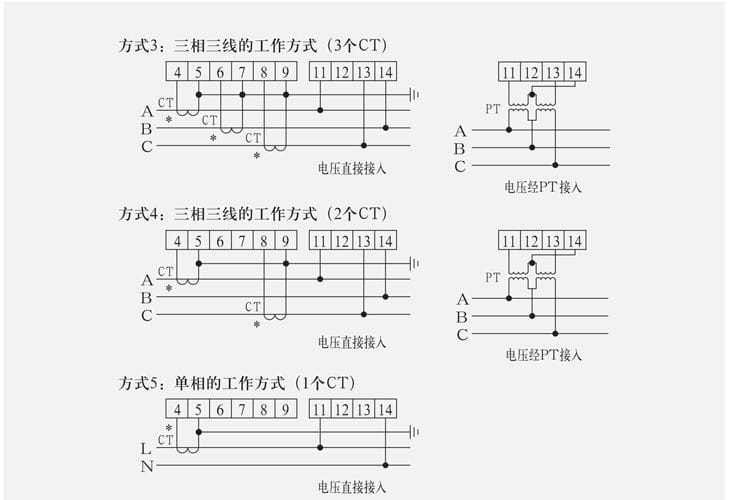

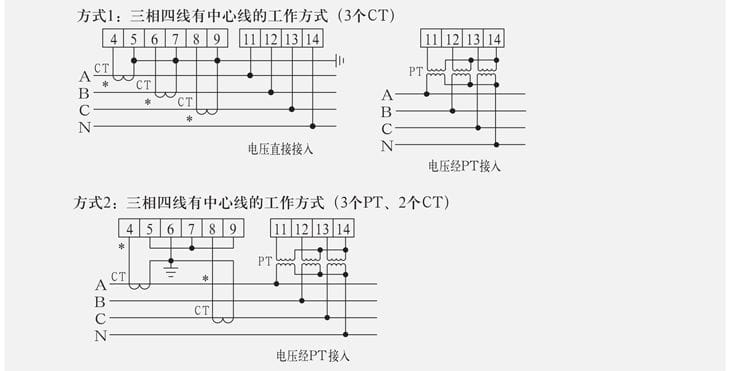

注：“*”为各相电流进线端，接CT二次的S1端，另一端可接地。

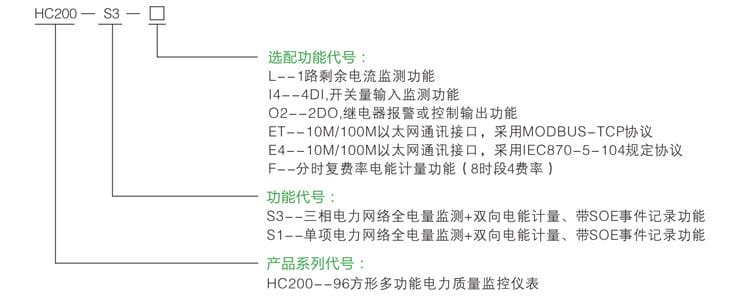

订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出要求、扩展功能模块以及订货数量等相关内容。
例：
型 号：HC200-S3-ETI4O2
辅助电源：AC 220V
输入信号：220V/380V 500A/5A
电力网络：三相四线
通 讯：1路以太网通讯接口，采用MODBUS-TCP协议
扩展功能：4路开关量状态输入（4DI）、2路继电器输出（2DO）
订货数量：10台
