K系列可编程电力仪表，适用于中高压或低压电力电网、自动化控制系统中对电流、电压、功率、频率、功率
因数等常用电力参数的测量和显示，具有可编程设置PT或CT变比（通用性强）、多种屏装尺寸供选择、测量精度高、稳定性好、抗振动、工作电源交直流通用（AC/DC85～265V）等优点，可直接替代原有指针式仪表。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分：定义和通用要求》和企标Q/KF DVA 001-2017中相关要求。
K系列可编程电力仪表包含以下功能：
标配1路RS485通讯接口，支持MODBUS-RTU协议，具备“四遥”中遥测功能；
可选配DC4～20mA或DC4～12～20mA（正反向）等类型模拟量变送输出功能（输出给后台工控机监测）；
可选配2～4路开关量输入监测（遥信），可选配2路或3路继电器输出用作报警或遥控（三相表可选3路继电器输出）。
注：1、输入与输出对应关系一般为输入信号标称值0～100%对应变送输出4～20mA，有特殊要求（如功率表、直流表需正、反向变送输出）需对应输出DC4～12～20mA时，务必特殊说明。
2、考虑到用户的接收设备有可能不监测20mA以上的信号，电压输入信号标称值0～120%对应变送输出4～20mA。

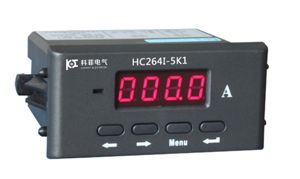

| 单相电流表 |  | ◆推荐型号： ◆ 显示方式：单排数显 HC264I-9K1 ◆ 适用于出线固定柜：HC264I-9K1 HC264I-5K1 HC264I-5K1 HC264I-AK1 ◆ 适用于出线抽屉柜：HC264I-AK1 HC264I-DK1 HC264I-DK1 |

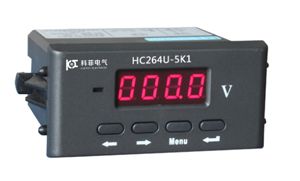

| 单相电压表 |  | ◆推荐型号： ◆ 显示方式：单排数显 HC264U-9K1 ◆ 适用于出线固定柜：HC264U-9K1 HC264U-5K1 HC264U-5K1 HC264U-AK1 ◆ 适用于出线抽屉柜：HC264U-AK1 HC264U-DK1 HC264U-DK1 |

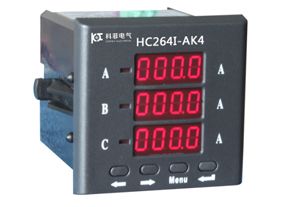

| 三相电流表 |  | ◆推荐型号： ◆ 显示方式：三排数显 HC264I-2K4 ◆ 适用于出线固定柜：HC264I-2K4 HC264I-9K4 HC264I-9K4 HC264I-3K4 ◆ 适用于出线抽屉柜： HC264I-3K4 HC264I-AK4 HC264I-AK4 |

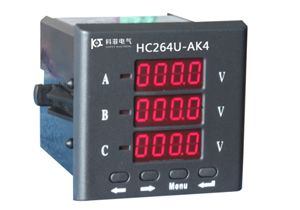

| 三相电压表 |  | ◆推荐型号： ◆ 显示方式：三排数显 HC264U-2K4 ◆ 适用于出线固定柜：HC264U-2K4 HC264U-9K4 HC264U-9K4 HC264U-3K4 ◆ 适用于出线抽屉柜：HC264U-3K4 HC264U-AK4 HC264U-AK4 |

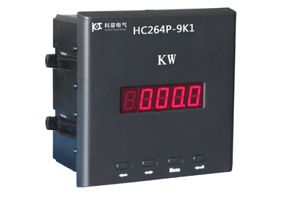

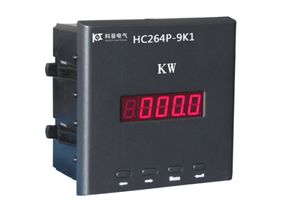

| 三相功率表 |  | ◆推荐型号： ◆ 显示方式：单排数显 HC264P-9K1 ◆ 适用于出线固定柜：HC264P-9K1 HC264Q-9K1 HC264Q-9K1 HC264P-2K1 HC264P-2K1 HC264Q-2K1 HC264Q-2K1 |
| 三相功率因数表 |  | ◆推荐型号： ◆ 显示方式：单排数显 HC264H-2K1 ◆ 用于出线固定柜：HC264H-2K1 HC264H-9K1 HC264H-9K1 HC264H-1K1 HC264H-1K1 |

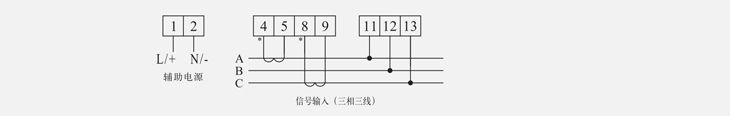

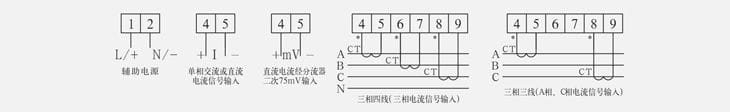

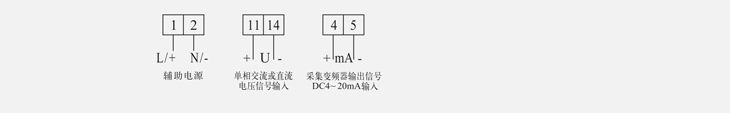

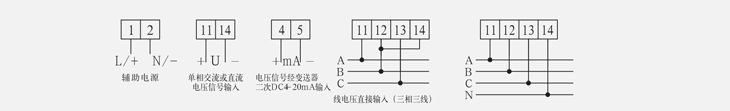

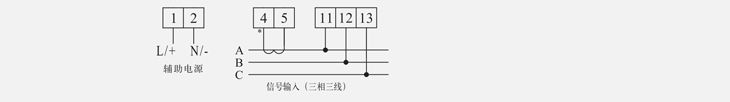

(1) 辅助电源及信号输入

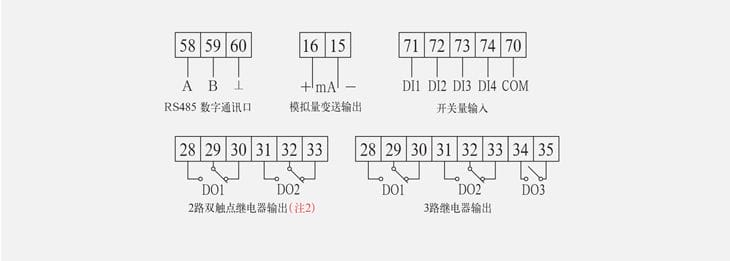

(2) 选配功能
注1：K系列仪表可配1路RS485通讯，RS485通讯接线端子中的60#端子为通讯地（6方形、61方形和微方形表无60#端子），可连接屏蔽线
的屏蔽层或不接线，不可接柜体地（否则打耐压或雷击时易损坏仪表通讯口）；
注2：K系列可选DI、DO模块，双触点继电器输出形式中29#、32#为公共端，其中6方形和61方形表只有单触点继电器输出（没有常闭触
点）；16槽形、5槽形、微方形三种外形的仪表，因端子局限不可选此 功能；
注3：K系列仪表可选配模拟量变送输出功能，具体接线方式 请参照产品随机接线图。
订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出功能、订货数量等相关内容。
例1： 型 号：HC264I-3K4 辅助电源：AC 220V 变 比：200A/5A 电力网络：三相四线（3CT） 选配功能：1路RS485、4DI、3DO 订货数量：5台 | 例2： 型 号：HC264P-9K1 辅助电源：DC 220V 输入变比：200A/5A 电力网络：三相三线 数字通讯：1路RS485(MODBUS-RTU规约) 订货数量：5台 |
