  • 系统介绍

    系统构成

           SAQEAP30-WT弧光保护系统是一个分布式、模块化的系统,由主单元SAQEAP30-WT、I/O单元SAQE-A12、弧光传感器AD05组成,并严格按照IEC继电保护标准设计。产品具有权威的型式试验检测报告、EMC检测报告、CE认证等相关报告及证书。


    主单元SAQE-AP30-WT技术特点

    体积小巧、导轨安装

    85~265 Vac / dc电源输入

    三相电流

    9个弧光点传感器接入

    跳闸逻辑可编程

    7个大容量跳闸输出接点

    LCD屏幕显示,友好的人机界面

    自带RS485通讯端口,支持MODBUS通讯协议




    I/0单元SAQE-A12

    四个选择性跳闸输出接点用于指定的传感器

    12个点传感器连接,传感器自检

    传感器通道和跳闸继电器的动作指示

    可独立工作实现弧光或弧光+电流的判据选择



    附件

    弧光传感器AD05-X

    模块电源PDS-24


    光强>8000Lux动作

    270°的检测范围

    符合IP61的振动要求

    专利技术对日常光源不敏感


    AC-DC/DC-DC通用型

    AC电源范围:85~264V ac

    DC电源范围:120~370V dc

    导轨安装

    典型应用方案



    当母线室发生弧光故障时,扩展单元A12检测到弧光信号传递给主单元,同时主单元检测到过流信号,主单元发出跳闸指令,跳开进线柜和母联柜。

    当I段进线带I I段出线柜运行时,在I I段上检测到弧光信号,I段主单元同时检测到过流信号,主单元发出跳闸命令,只跳开母联开关。

    每台SAQE AP30-WT最多可接入一台SAQE A12扩展单元。


    每面低压柜中配置弧光传感器3个,均匀分布在低压柜后部上、中、下三个位置,全面检测弧光信号。

    SAQE AP30-WT可以直接接入9个弧光传感器,扩展单元SAQE A12可接入12个弧光传感器。扩展单元与主单元间用数据总线相连。

    当AP30-WT检测到本身的弧光信号或者SAQE A12传递的弧光信号和AP30-WT本身检测到的过流信号同时发生时,跳闸低压进线开关。

    安装尺寸图

    AP30-WT主单元安装尺寸图传感器AD05安装尺寸图



    装置接线图

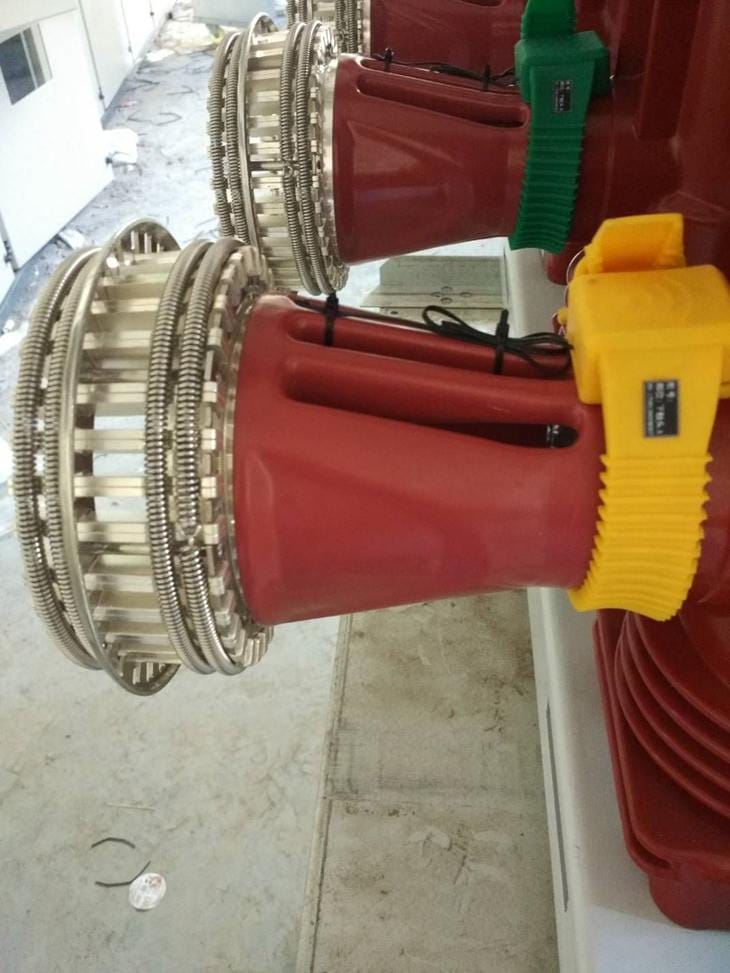

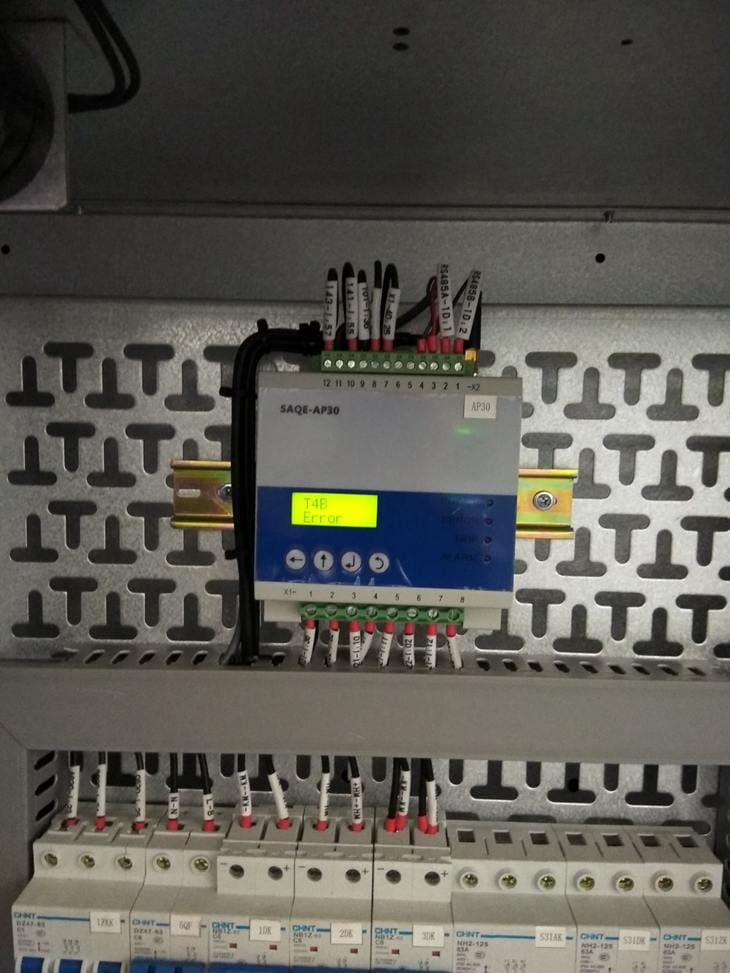

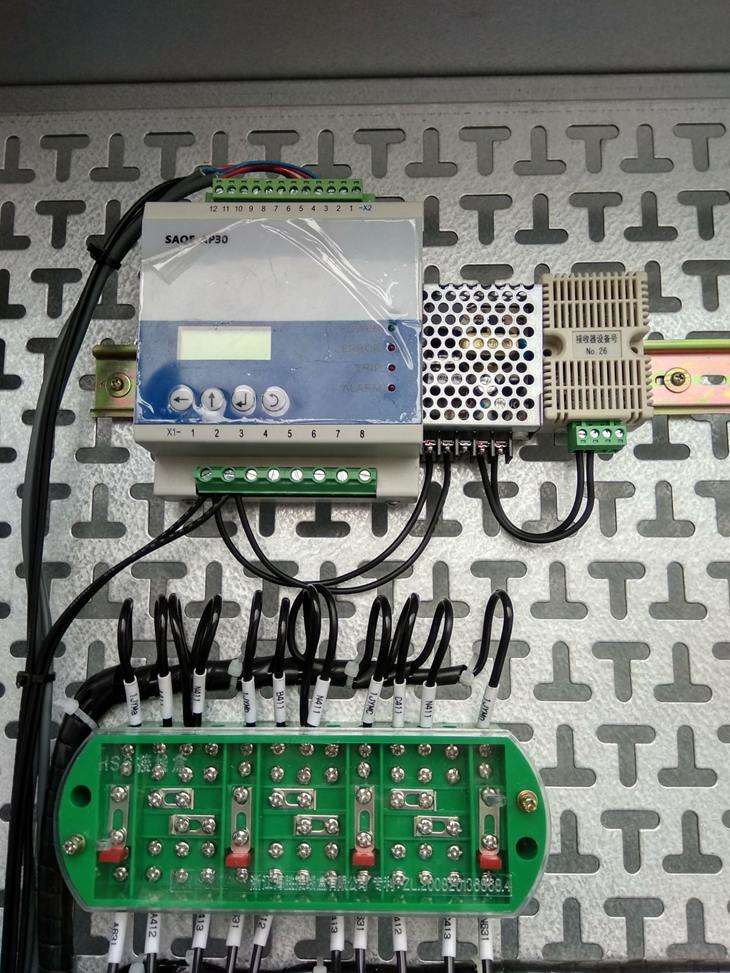

典型案例
